Chuyển đổi tín hiệu như thế nào ?

Chuyển đổi tín hiệu như thế nào ? Tại sao cần phải chuyển đổi tín hiệu ? Qua bài viết này mình sẽ phân tích cụ thể cho các bạn hiểu được tại sao cần phải sử dụng thiết bị chuyển đổi tín hiệu hay còn gọi là bộ chuyển đổi tín hiệu. Có những loại chuyển đổi tín hiệu nào ? Để biết thêm chi tiết các bạn và anh chị vui lòng theo dõi bài viết bên dưới nhé !

Chuyển đổi tín hiệu là gì ? Chuyển đổi tín hiệu như thế nào ?

Chuyển đổi tín hiệu là quá trình biến đổi một dạng tín hiệu thành một dạng khác để phù hợp với mục đích sử dụng cụ thể. Quá trình này có thể diễn ra theo nhiều cách và trong nhiều lĩnh vực khác nhau, chẳng hạn như điện tử, viễn thông, và xử lý tín hiệu số. Chuyển đổi tín hiệu như thế nào ?

Có nhiều loại tín hiệu cần được chuyển đổi tùy thuộc vào ứng dụng và mục đích cụ thể. Dưới đây là một số loại tín hiệu thường gặp và các dạng chuyển đổi liên quan:

Tín hiệu tương tự (Analog Signal):

Chuyển đổi tương tự-số (ADC): Biến đổi tín hiệu tương tự thành tín hiệu số. Ví dụ: Tín hiệu âm thanh từ micro chuyển thành tín hiệu số để xử lý trong máy tính.

Chuyển đổi tương tự-analog: Đôi khi cần thay đổi dạng hoặc đặc tính của tín hiệu tương tự, như khuếch đại tín hiệu, lọc tín hiệu, hoặc điều chỉnh tần số.

Tín hiệu số (Digital Signal):

Chuyển đổi số-tương tự (DAC): Biến đổi tín hiệu số thành tín hiệu tương tự. Ví dụ: Tín hiệu âm thanh số từ máy nghe nhạc chuyển thành tín hiệu analog để phát qua loa.

Chuyển đổi số-số: Bao gồm các phương pháp như mã hóa, nén và giải nén dữ liệu số, chuyển đổi định dạng tệp, và xử lý tín hiệu số (DSP).

Tín hiệu âm thanh (Audio Signal):

Chuyển đổi âm thanh tương tự-số và ngược lại: Sử dụng ADC và DAC để xử lý và phát lại âm thanh.

Chuyển đổi tần số và biên độ: Thường dùng trong điều chế và giải điều chế tín hiệu âm thanh.

Tín hiệu hình ảnh (Image Signal):

Chuyển đổi hình ảnh tương tự-số: Quá trình số hóa hình ảnh từ máy quay phim hoặc máy ảnh tương tự.

Chuyển đổi hình ảnh số-số: Bao gồm nén và giải nén hình ảnh, thay đổi định dạng tệp hình ảnh, và xử lý ảnh số.

Tín hiệu truyền thông (Communication Signal):

Chuyển đổi điều chế và giải điều chế: Điều chế tín hiệu (AM, FM, PM) để truyền đi xa và giải điều chế để khôi phục tín hiệu ban đầu.

Chuyển đổi mã hóa và giải mã: Mã hóa tín hiệu để bảo vệ dữ liệu và giải mã khi nhận được.

Tín hiệu đo lường và điều khiển (Measurement and Control Signals):

Chuyển đổi cảm biến-tương tự: Tín hiệu từ các cảm biến (như nhiệt độ, áp suất) thường là tín hiệu tương tự cần chuyển đổi để xử lý.

Chuyển đổi số-điều khiển: Sử dụng trong các hệ thống điều khiển tự động, PLC (Programmable Logic Controller), để điều khiển thiết bị dựa trên tín hiệu số.

Chuyển đổi tín hiệu là một phần quan trọng của nhiều hệ thống công nghệ hiện đại, giúp tích hợp, xử lý và truyền tải thông tin một cách hiệu quả.

Chuyển đổi tín hiệu Analog – Chuyển đổi tín hiệu như thế nào ?

Chuyển đổi tín hiệu analog (tương tự) liên quan đến các quá trình biến đổi tín hiệu tương tự để đáp ứng các yêu cầu cụ thể trong ứng dụng công nghệ và điện tử. Chuyển đổi tín hiệu như thế nào ?

Dưới đây là một số loại chuyển đổi tín hiệu analog quan trọng và chi tiết về chúng:

1.Chuyển đổi tương tự-số (Analog-to-Digital Conversion – ADC)

ADC là quá trình biến đổi tín hiệu tương tự, liên tục theo thời gian và giá trị, thành tín hiệu số, rời rạc theo thời gian và giá trị. Quá trình này gồm các bước sau:

Lấy mẫu (Sampling): Đo giá trị của tín hiệu tương tự tại các khoảng thời gian rời rạc. Tần số lấy mẫu phải đủ cao (theo định lý Nyquist, ít nhất gấp đôi tần số cao nhất của tín hiệu) để không mất thông tin.

Lượng tử hóa (Quantization): Chuyển đổi các mẫu lấy được thành các giá trị số bằng cách làm tròn chúng tới mức gần nhất trong một tập hợp các giá trị số rời rạc.

Mã hóa (Encoding): Biểu diễn các giá trị lượng tử hóa dưới dạng mã nhị phân để xử lý và lưu trữ dễ dàng hơn.

2.Chuyển đổi số-tương tự (Digital-to-Analog Conversion – DAC)

DAC là quá trình ngược lại với ADC, biến đổi tín hiệu số trở lại thành tín hiệu tương tự. Các bước chính gồm:

Giải mã (Decoding): Chuyển đổi các giá trị số nhị phân thành các mức lượng tử hóa.

Làm mượt (Smoothing): Sử dụng các bộ lọc (thường là bộ lọc thông thấp) để loại bỏ các thành phần tần số cao, tạo ra tín hiệu tương tự mượt mà hơn.

3.Khuếch đại và lọc tín hiệu tương tự

Các quá trình này điều chỉnh tín hiệu tương tự để phù hợp với các yêu cầu cụ thể:

Khuếch đại (Amplification): Tăng biên độ của tín hiệu tương tự mà không làm thay đổi các đặc tính khác của nó. Bộ khuếch đại thường được sử dụng trong các thiết bị âm thanh, viễn thông và cảm biến.

Lọc tín hiệu (Filtering): Loại bỏ các thành phần tần số không mong muốn khỏi tín hiệu tương tự. Các bộ lọc thông thấp, thông cao, thông dải và chắn dải được sử dụng để điều chỉnh phổ tần số của tín hiệu.

4.Điều chế tín hiệu tương tự

Điều chế là quá trình biến đổi một đặc tính của sóng mang tương tự (như biên độ, tần số hoặc pha) để truyền tải thông tin:

Điều chế biên độ (AM – Amplitude Modulation): Biên độ của sóng mang thay đổi theo biên độ của tín hiệu thông tin.

Điều chế tần số (FM – Frequency Modulation): Tần số của sóng mang thay đổi theo biên độ của tín hiệu thông tin.

Điều chế pha (PM – Phase Modulation): Pha của sóng mang thay đổi theo biên độ của tín hiệu thông tin.

5.Chuyển đổi tín hiệu tương tự sang tương tự (Analog-to-Analog Conversion)

Đây là quá trình biến đổi một dạng tín hiệu tương tự thành một dạng khác, ví dụ như:

Điều chỉnh mức tín hiệu: Sử dụng các bộ khuếch đại hoặc giảm áp để thay đổi biên độ tín hiệu.

Chuyển đổi tần số: Sử dụng các bộ trộn tần để thay đổi tần số của tín hiệu.

6.Chuyển đổi tín hiệu tương tự trong các ứng dụng thực tế

Máy ghi âm: Chuyển đổi tín hiệu âm thanh tương tự thành tín hiệu số để lưu trữ và ngược lại để phát lại.

Thiết bị y tế: Sử dụng ADC và DAC để xử lý tín hiệu sinh lý (như điện tim, điện não) cho mục đích chẩn đoán.

Hệ thống viễn thông: Điều chế và giải điều chế tín hiệu tương tự để truyền thông tin qua khoảng cách xa.

Chuyển đổi tín hiệu analog là một khía cạnh quan trọng trong nhiều hệ thống kỹ thuật và ứng dụng hiện đại, đảm bảo tín hiệu được điều chỉnh, xử lý và truyền tải hiệu quả.

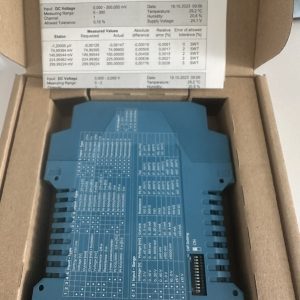

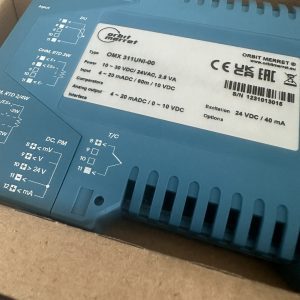

Giới thiệu bộ chuyển đổi tín hiệu Analog model OM311UNI hãng Orbit Merret EU – Chuyển đổi tín hiệu như thế nào ?

Model : OMX 311UNI

Ngõ vào nhận được các dạng tín hiệu : NTC 2k2, NTC 2K, NTC 10K, NTC 12K, NTC 20K… nhận được các dạng khác như Pt100, P1000, Pt500, TC K, S, B, E, J, R, …còn đọc được cảm biến PTC.

Ngõ ra của bộ chuyển đổi tín hiệu : 4-20mA, 0-10V, 0-20mA, 0-5V,…

Hệ số chống nhiễu, các ly thiết bị : 2500VAC

Nguồn sử dụng: 10-30VDC

Thời gian đáp ứng của bộ chuyển đổi là 1ms

Thiết bị được cấu hình thông qua dip switch hoặc phần mềm kết nôi với máy tính.

Sai số của thiết bị chỉ từ : 0.1%

Nhiệt độ làm việc : -20..60 độ C

Kích thước thiết bị : 17.5 x 99 x 114.5mm

Xuất xứ : Orbit Merret – Czech ( EU )

Bảo hành 12 tháng từ nhà sản xuất, 1 đổi 1 nếu có lỗi kỹ thuật.

Chuyển đổi tín hiệu như thế nào ? Vừa rồi mình giới thiệu đến các bạn thiết bị chuyển đổi tín hiệu – bộ chuyển đổi tín hiệu. Để biết thêm chi tiết, các bạn vui lòng liên hệ với mình theo thông tin sau để được tư vấn cụ thể hơn nhé !
