Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v là mộ trong những thiết bị dùng nhiều trong công nghiệp. Hôm nay Tâm xin giới thiệu chức năng cũng như thông số kỹ thuật của bộ chuyển đổi. Như ta đã biết để điều khiển biến tần hay control valve chúng ta cần có tín hiệu 4-20mA. Thông thường tín hiệu 4-20mA lấy từ cảm biến áp suất hay cảm biến nhiệt độ với bộ chuyển đổi tín hiệu pt100 ra 4-20mA.
Vậy trong trường hợp không có nguồn phát 4-20mA thì ta làm thề nào ? Đó là chúng ta có Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v. Trong các máy rang máy xây để điều khiển biến tần ta bắt buộc dùng bộ này. Ta chỉ việc gắn biến trở kết nối với bộ chuyển đổi. Khi thay đổi giá trị biến trở thỉ tín hiệu 4-20mA ra thay đổi theo. Lúc đó tín hiệu 4-20mA đưa về biến tần điều khiển motor theo giá trị biến trở.
Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v – OMX380DU- Orbit – Cộng Hoà Séc EU
Danh mục
Đây là một bộ chuyển đổi được dùng rất nhiều trong điều khiển các máy xay xác, trạm biến áp hay điều khiển góc mở valve. Để biết về thông số kỹ thuật cũng như cách cấu hình chúng ta xem thông số như sau:
Model: OMX380DU
- Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v OMX380DU có thể đọc biến trở hay điện trở
- Giá trị biến trở có thể đọc là từ 500 ohm đến biến trở 100 Kohm.
- Đọc điện trở 2 dây thay đổi được từ 500 ohm đến 25 Kohm.
- Ngõ ra có thể cài đặt một trong các tín hiệu sau : 4-20mA, 0-10vdc, 0-5vdc, 0-20mA, 2-10vdc, 1-5vdc.
- Bộ chuyển đổi sử dụng nguồn 24Vdc hoặc 24Vac.
- Hệ số cách ly, chống nhiễu 2500VAC. Chống nhiễu bảo vệ nguồn, tín hiệu vào, tín hiệu ra.
- Sai số cực thấp chỉ 0.1%.
- Nhiệt độ làm việc trong khoản từ -10…65 C
- Xuất xứ: Orbit Merret – Cộng Hoà Séc EU
- Bảo hành 12 tháng, một đổi một nếu có lỗi kỹ thuật.
- Để cài đặt Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v có hai cách: Đó là dùng các công tắc Switch trên thiết bị, đọc hướng dẫn sử dụng và gạt các Switch. Cách làm này khá đơn gỉan với những kỹ thuật đã tiếp xúc với các bộ chuyển đổi. Cách cài đặt thứ hai là cài bằng phần mềm, kết nối giữa bộ chuyển đổi và máy tính thông qua cáp Micro USB. .
- Điều đặc biệt là chúng ta có thể Test giá trị hay xem giá trị ngay trên phần mềm.
Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v => hàng có sẵn – giá cạnh tranh
Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v được sản xuất tại Italy. Do đó các bạn hãy yên tâm về chất lượng cũng như độ chính xác. Khó có bộ nào trên thị trường có độ chính xác hơn bộ OMX380DU. Một điều đặt biệt là OMX380DUcòn đọc đươc RTD Pt100 và Thermocouple. Do đó, khi xem tài liệu và hướng dẫn sử dụng có đề cập đến Pt100, Thermocouple cũng như Analog input.
Giới thiệu bộ chuyển đổi điện trở 4-20mA hoăc 0-10V Model OMX102UNI Orbit Merret
Model: OMX102UNI
Tín hiệu đầu vào bộ chuyển đổi đọc được các cảm biến Pt100, cảm biến can nhiệt, dạng K, S, R… đọc tín hiệu biến trở.
Thông số quan trọng nhất của Bộ chuyển đổi dòng 4-20mA OMX102UNI là hệ số cách ly đối với bộ OMX102UNI là 4000 VAC.
Thời gian lấy mẫu của thiết bị đạt 1ms =>khó có hãng nào có thể so sánh được với OMX102UNI.
Nhiệt độ làm việc của Bộ chuyển đổi tín hiệu dòng 4-20ma OMX102UNI là từ -20..60 độ C.
Thiết bị có 2 kênh vào và 2 kênh ra và hai kênh này cách ly tín hiệu 4-20mA riêng biệt.
Bộ chuyển đổi dùng nguồn 80..265VAC
Thiết bị có thể chuyển đổi sai số chỉ 0.1% trên toàn dãy đo.
Xuất xứ: Orbit Merret Cộng Hoà Séc EU
Bảo hành lên đến 12 tháng

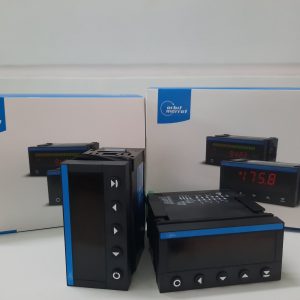

Bộ chuyển đổi điện trở sang 4-20mA hay 0-10V co hiển thị model OMX352UNI EU
Mã sản phẩm : OM352UNI
Bộ điều khiển có thể đọc các dòng biến trở và điện trở : giá trị lớn nhất lên đên 100 Kohm
Ngõ ra điều khiển Relay x 2, ngõ ra analog 4-20mA, 0-10V, ngõ ra truyền thông RS485, Profibus.
Thời gian phản hồi của thiết bị là : 1ms
Thiết bị sử dụng nguồn điện : 80…250VAC có thể chọn nguồn 10..30VDC
Màn hình hiển thị dạng LED với định dạng 4 số, cho giá trị hiển thị lên đến 9999.
Sai số của bộ điều khiển nhiệt độ OM352UNI chỉ từ 0.1%
Thiết bị có chống nhiễu với 4000 VAC. .
Thiết bị có phím nhấn để hiệu chuẩn thông số ngõ vào và ra.
Kích thước bộ điều khiển : 96 x48 x 120mm
Tiêu chuẩn bảo vệ đạt: IP64
Thương hiệu : Orbit Merret
Nước sản xuất : Cộng Hoà Séc
Ngoài Bộ chuyển đổi điện trở sang 4-20mA hay 0-10v chúng tôi còn cung cấp các thiết bị khác. Các thiết bị chuyên về tín hiệu analog như bộ chia 4-20mA. Cảm biến đo mức, cảm biến áp suất, cảm biến áp suất,… Để được tư vấn dùng thiết bị phù hợp các bạn hãy liên hệ Tâm theo thông tin sau:
