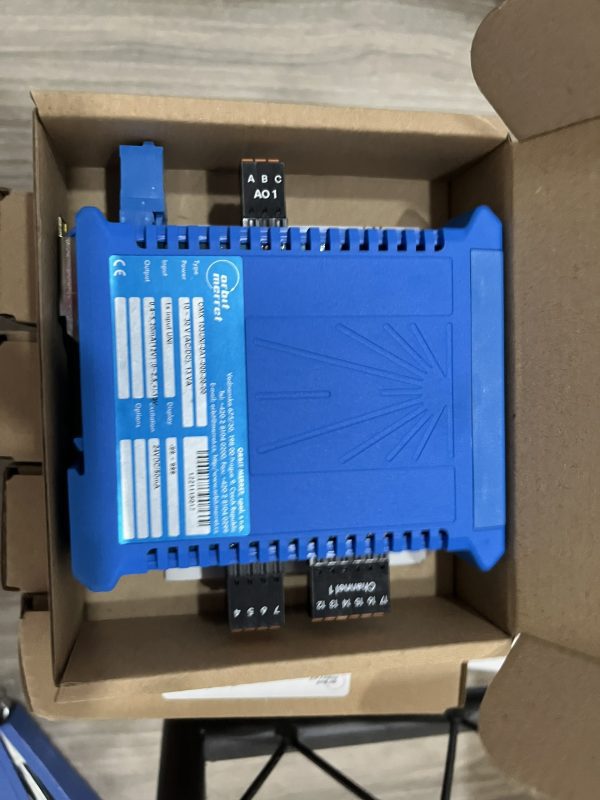

Bộ chuyển đổi tín hiệu nguồn OMX39AC-1B5

Bộ chuyển đổi tín hiệu nguồn OMX39AC-1B5.

OMX 39AC – Bộ truyền tín hiệu AC cách ly cho công nghiệp hiện đại

Giới thiệu chung về bộ OMX39AC

Trong lĩnh vực đo lường và điều khiển công nghiệp, việc xử lý tín hiệu điện áp và dòng điện xoay chiều (AC) là một yêu cầu thiết yếu. Tuy nhiên, việc kết nối trực tiếp các tín hiệu này vào hệ thống điều khiển có thể gây ra rủi ro về an toàn điện, nhiễu tín hiệu và sai số trong quá trình đo. Đó là lý do các thiết bị transmitter cách ly tín hiệu ra đời.

OMX 39AC của hãng Orbit Merret là một trong những giải pháp phổ biến, được thiết kế chuyên dụng cho việc cách ly và chuyển đổi tín hiệu AC. Thiết bị nổi bật nhờ giá thành hợp lý, độ chính xác cao và khả năng lắp đặt linh hoạt trên thanh DIN 35 mm – phù hợp với hầu hết các tủ điện công nghiệp.

Nguyên lý hoạt động bộ OMX39AC

OMX 39AC hoạt động như một bộ trung gian giữa nguồn tín hiệu và hệ thống điều khiển/giám sát. Thiết bị nhận tín hiệu điện áp hoặc dòng điện AC từ cảm biến hoặc mạch nguồn, sau đó thực hiện cách ly điện bằng bộ biến đổi nội bộ. Sau quá trình cách ly, tín hiệu đầu ra sẽ được chuẩn hóa sang dải analog thông dụng (0–10 V, 4–20 mA…), giúp PLC, DCS hoặc bộ hiển thị dễ dàng xử lý.

Điểm nổi bật là cách ly 3 lớp (input – output – nguồn), đảm bảo an toàn điện và loại bỏ nhiễu chéo. Điều này cực kỳ quan trọng trong môi trường công nghiệp nhiều nhiễu điện từ, đặc biệt khi truyền tín hiệu đi xa.

Thông số kỹ thuật chi tiết bộ OMX39AC

Ngõ vào (Input)

Số lượng: 01 kênh.

Dải đo cố định (chỉ định khi đặt hàng):

Điện áp: 0…60 mV đến 450 V, trở kháng 1 MΩ.

Dòng điện: 0…5 mA đến 5 A, điện áp rơi < 400 mV.

Tần số tín hiệu: 40…2.500 Hz.

Độ chính xác

Sai số: ±0,3% dải đo.

Trôi nhiệt: 50 ppm/°C.

Quá tải: 2 lần liên tục, hoặc 10 lần trong 30 ms (không áp dụng cho > 300 V và 5 A).

Ngõ ra (Output)

Loại: cách ly, cố định.

Thời gian đáp ứng: < 1 giây.

Dải điện áp: 0–2 V, 0–5 V, 0–10 V, tùy chọn ±10 V.

Dải dòng: 0–20 mA, 4–20 mA, tùy chọn ±20 mA.

Hỗ trợ bù đường dây tới 600 Ω.

Nguồn cấp

Hai lựa chọn:

10…30 V AC/DC.

80…250 V AC/DC.

Công suất tiêu thụ: < 2,4 W / 2,6 VA.

Có cầu chì bảo vệ bên trong.

Cơ khí – vật liệu

Vỏ: PA 66, chống cháy UL 94 V-I.

Màu sắc: xanh công nghiệp.

Kích thước: 22 × 98 × 113 mm.

Lắp đặt: DIN rail 35 mm.

Điều kiện vận hành

Nhiệt độ làm việc: -20…+60 °C.

Nhiệt độ lưu trữ: -20…+85 °C.

Thời gian ổn định: 5 phút sau khi bật nguồn.

Bảo vệ: IP20.

Đạt chuẩn: EN 61010-1 (an toàn), EN 61326-1 (EMC).

Cách điện:

4 kVAC giữa nguồn và ngõ vào.

4 kVAC giữa nguồn và ngõ ra.

3,75 kVAC giữa ngõ vào và ngõ ra.

Ưu điểm nổi bật bộ OMX39AC

An toàn cao: Cách l y tín hiệu tới 600 V, ngăn ngừa nguy cơ giật điện và hỏng thiết bị điều khiển.

Đa dạng tín hiệu đầu vào/đầu ra: Hỗ trợ nhiều mức điện áp, dòng điện; đầu ra chuẩn công nghiệp (4–20 mA, 0–10 V).

Độ chính xác ổn định: Sai số thấp, thời gian đáp ứng nhanh <1 giây.

Thiết kế nhỏ gọn: Vừa vặn lắp trên DIN rail, tiết kiệm không gian tủ điện.

Tuân thủ tiêu chuẩn quốc tế: An toàn điện, EMC, độ bền cao.

Ứng dụng thực tế bộ OMX39AC

OMX 39AC được sử dụng rộng rãi trong:

Hệ thống SCADA & DCS: cách ly và đưa tín hiệu AC về dạng chuẩn để truyền vào PLC/DCS.

Nhà máy điện & năng lượng tái tạo: giám sát điện áp, dòng AC trong tuabin, inverter, máy phát.

Ngành sản xuất: theo dõi động cơ, bơm, máy nén… thông qua tín hiệu dòng/áp.

Tòa nhà thông minh: giám sát điện năng, cảnh báo quá tải.

Phòng thí nghiệm & đo lường: kiểm chứng và thử nghiệm tín hiệu AC trong điều kiện an toàn.

OMX 39AC không chỉ là một thiết bị truyền tín hiệu AC đơn thuần, mà còn là giải pháp toàn diện cho an toàn điện – độ chính xác – độ tin cậy trong công nghiệp. Với khả năng cách ly tín hiệu mạnh mẽ, đa dạng lựa chọn ngõ vào/ngõ ra và đạt các tiêu chuẩn quốc tế, đây là lựa chọn lý tưởng cho các doanh nghiệp muốn nâng cao chất lượng giám sát và điều khiển hệ thống.
