Bộ chuyển đổi tín hiệu OMX39AC.Trong các hệ thống điện công nghiệp hiện đại, việc đo lường và cách ly tín hiệu xoay chiều (AC) là cực kỳ quan trọng để bảo vệ cháy nổ cho thiết bị điều khiển. OMX 39AC là dòng thiết bị chuyển đổi analog đơn giản, giá thành kinh tế nhưng sở hữu hiệu suất vận hành mạnh mẽ, được thiết kế chuyên biệt để lắp đặt trên đường ray DIN 35 mm.
Bộ chuyển Đổi Tín Hiệu OMX 39AC: Giải Pháp Cách Ly Và Chuyển Đổi AC Chuyên Dụng
Danh mục
Mục đích sử dụng của bộ chuyển đổi tín hiệu OMX39AC
Bộ chuyển đổi OMX 39AC đóng vai trò là “cầu nối” an toàn giữa nguồn tín hiệu xoay chiều cao áp và các thiết bị thu nhận tín hiệu thấp áp (PLC, Biến tần, Bộ hiển thị). Các công dụng tiêu biểu bao gồm:
Cách ly quang học- cách ly tín hiệu (Galvanic Separation): Giúp tách biệt hoàn toàn về điện giữa đầu vào, đầu ra và nguồn nuôi. Điều này bảo vệ hệ thống điều khiển khỏi các sự cố chập cháy hoặc nhiễu vòng lặp đất.
Chuyển đổi tín hiệu AC sang Analog: Chuyển đổi các dải điện áp AC hoặc dòng điện AC trực tiếp thành tín hiệu analog tiêu chuẩn như 4…20 mA hoặc 0…10 V.
Bảo vệ hệ thống: Với điện áp cách ly lên đến 600 V, thiết bị phù hợp làm lớp cách ly sơ cấp cho đa số các ứng dụng công nghiệp hiện nay.
Tùy chỉnh linh hoạt: Cho phép tinh chỉnh phạm vi tín hiệu đầu ra trong khoảng $\pm10\%$ thông qua các biến trở (trimmers) ngay trên mặt trước của thiết bị.
Thông số kỹ thuật của bộ chuyển đổi và cách ly tín hiệu OMX 39AC hãng Orbit Merret Cộng Hòa Séc EU

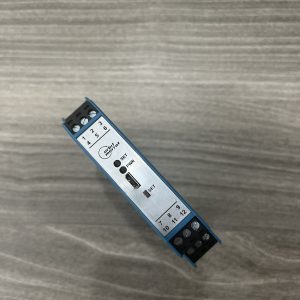

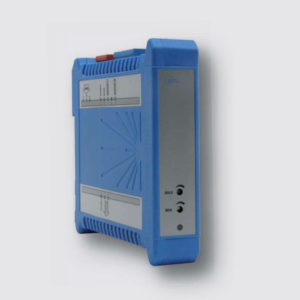

Model: OMX39AC
- Tín hiệu đầu vào (Input)
- Điện áp AC: Dải đo rộng từ 0…60 mV đến 450 V. D
- òng điện AC: Hỗ trợ từ 0…5 mA đến 5 A.
- Tần số hoạt động: Từ 40 Hz đến 2500 Hz
- Tín hiệu đầu ra (Analog Output)
- Thiết bị hỗ trợ đa dạng các cấu hình đầu ra cố định (Fixed setting):
- Dòng điện: 0…5 mA, 0…20 mA, 4…20 mA, pm20 mA.
- Điện áp: 0…2 V, 0…5 V, 0…10 V, pm10 V.
- Hệ số nhiệt độ (TC): 150 ppm/°C.
- Điện áp cách ly (Dielectric strength):Giữa nguồn và đầu vào: 4 kVAC.
- Giữa đầu vào và đầu ra: 3,75 kVAC.
- Sai số: 0.3% trên toàn dải đo
- Điện áp cách ly (Dielectric strength):
- Giữa nguồn và đầu vào: 4 kVAC.
- Giữa đầu vào và đầu ra: 3,75 kVAC
- Nguồn điện: Có hai lựa chọn dải nguồn: 10…30 V AC/DC hoặc 80…250 V AC/DC.
- Công suất tiêu thụ: < 2,4W / 2,6 VA.
- Nhiệt độ làm việc: -20 đến 60 độ C
- Cấp bảo vệ: IP20.
- Xuất xứ: Cộng Hòa Séc EU
- Thương hiệu: Orbit Merret
- Bảo hành 12 tháng
Khả năng đo lường đầu vào của bộ chuyển đổi tín hiệu OMX39AC
Điểm mạnh nhất của OMX 39AC chính là dải đo đầu vào cực kỳ linh hoạt, đáp ứng hầu hết các thiết bị phát tín hiệu xoay chiều trong công nghiệp:
Đo điện áp AC: Hỗ trợ dải từ các tín hiệu siêu nhỏ $0…60$ mV cho đến các nguồn điện lưới cao áp 450V.
Đo dòng điện AC: Nhận trực tiếp tín hiệu từ các biến dòng (CT) hoặc thiết bị đo dòng nhỏ với dải từ 0…5mA đến 5A.
Dải tần số rộng: Khác với các bộ chuyển đổi thông thường chỉ hoạt động ở 50/60 Hz, OMX 39AC hoạt động ổn định trong dải tần từ 40Hz đến 2500 Hz.
Sơ đồ Đấu nối và Giao diện (Connection) bộ chuyển đổi tín hiệu OMX39AC
Thiết bị được thiết kế với các chân cắm terminal block tiện lợi, cho phép kết nối dây có tiết diện lên đến 2.5 mm².
Khối Nguồn (Power): Nằm ở phía trên bên trái (chân L, N, E).
Khối Đầu vào (Input): Nằm ở phía trên bên phải, hỗ trợ chân Shielding (chống nhiễu), GND và các chân Input U/I tùy chọn.
Khối Đầu ra (Output): Nằm ở phía dưới, cung cấp tín hiệu Analog (+) và (-) cùng chân Shielding tách biệt để đảm bảo độ sạch của tín hiệu đầu ra.
