Đo mực nước thủy điện

Đo mực nước thủy điện. Đo mực nước thủy điện bằng sóng siêu âm, đo mực nước thủy điện bằng sóng Radar. Những bài trước mình đã chia sẽ cho các bạn về các cách đo mực nước với các bạn. Trong mỗi bài viết mình mong muốn gửi đến các bạn những giải pháp hữu ít nhất, tối ưu nhất, giá thành hợp lý nhất.

Trong các bài viết trước, mình có đề cặp đến những cách đo mức nước, bên mình có những cách đo mức nước như: đo bằng cảm biến siêu âm, đo bằng cảm biến thủy tĩnh, đo bằng cảm biến radar, đo mực nước bằng cảm biến radar dây. Những phương pháp này, điều sử dụng thiết bị đo mức hiện đại, độ chính xác cao, thời gian phản hồi thiết bị tức thì, tuổi thọ thiết bị cao. Mang đến kết quả đo đạt cao, tạo năng suất lao động.

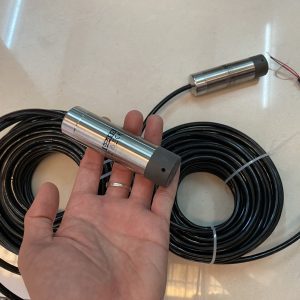

Đo mực nước thủy điện bằng cảm biến thủy tĩnh

Về đo mức bằng thủy tĩnh, đây là phương pháp khá phổ biến được sử dụng để đo mực nước. Cảm biến đo bằng nguyên lý sự thay đổi áp suất của độ cao mực nước. Cảm biến sẽ dựa cạo sự thay đổi độ cao và tính toán thông qua công thức:

                                                                          0.1 bar = 100mbar

Có thể nói, đo mức nước nói chung và đo mức nước thủy điện bằng phương pháp sử dụng cảm biến thủy tĩnh là rất phổ biến hiện nay. Và công ty mình cũng đã cấp rất nhiều dự án đo mực nước thủy điện.

Xem thêm: cảm biến thủy tĩnh đo mức

Tuy nhiên, hôm nay qua bài viết này, mình muốn giới thiệu đến các bạn thêm hai dòng cảm biến đo mức nước bằng sóng siêu âm. Để một phần cung cấp thêm kiến thức về đo lường tự động hóa, một phần có thể giúp các bạn thêm những lựa chọn tối ưu cho ứng dụng đo mức của mình.

Với cảm biến siêu âm khi đem so sánh với cảm biến thủy tĩnh, thì cảm biến thủy tĩnh có thể đo mực nước cao thấp của thủy điện chỉ cần biết độ sâu của bể, đập. Còn cảm biến siêu âm không thể đo cho bể đập quá lớn. Vì vậy chúng ta cần biết chính xác công dụng và tính chất của mỗi loại cảm biến và sử dụng đúng mục đích đo đạt.

Đo mực nước thủy điện bằng cảm biến siêu âm

Cảm biến siêu âm đo mức nước là dòng cảm biến sử dụng nguyên lý phản xạ sóng siêu âm để đo. Ưu điểm của dòng cảm biến này, chính là  ngoài nước ra, cảm biến có thể đo hóa chất, những chất có tính ăn mòn cao, nước thải, dầu nhớt, xăng,… Do cảm biến lắp đặt không chạm trực tiếp vào chất lỏng, sử dụng sóng siêu âm để đo. Nên đây được xem là một trong những phương án hiện đại nhất hiện nay.

Tuy nhiên cảm biến này thường được sử dụng trong các bể chứa Thủy điện. Nơi mà chúng ta biết được độ cao cũng như chiều ngang chính xác của bể chứa, bồn chứa, silo, tank,… Để đo đạt, chúng ta sẽ nhập kích thước của bể, silo, bồn chứa, tank vào cảm biến, thông qua bộ hiển thị tích hợp trên cảm biến. Dãy đo của cảm biến rất rộng, có thể lên đến 24m. Xem thêm: cảm biến đo mức nước trong bồn

Để hiểu thêm về cảm biến siêu âm đo mực nước thủy điện, chúng ta cùng xem thêm về thông số kỹ thuật của cảm biến đo mức siêu âm.

Thông số kỹ thuật của cảm biến đo mức siêu âm Model ECH306 hãng Orion Thổ Nhĩ Kỳ

ECH306 – 24VDC

Model: sản phẩm có mã là ECH306 ( dãy đo lớn nhất 6m). Với mã ECH310 ( dãy đo lớn nhất 10m )

Dãy đo: cảm biến có dãy đo lớn nhất là 6m có thể đo bất kỳ dãy đo từ 6m trở xuống.

Ngõ ra (Output): cảm biến có 3 ngõ ra:

Ngõ ra dạng analog 4-20mA

Ngõ ra relay ON/OFF.

Ngõ ra tín hiệu Modbus RTU RS485

Hệ số cách ly chống nhiễu: cảm biến có khả năng chống nhiễu tín hiệu 4-20mA đạt 2000 VAC.

Độ phân giải tín hiệu: 1mm

Khả năng chịu áp: chống chịu được áp suất lên đến 3 Bar.

Nhiệt độ làm việc: thiết bị hoạt động tốt trong khoảng từ -20÷90°C.

Tiêu chuẩn bảo vệ: khả năng kháng bụi và nước đạt IP68

Nguồn cấp: cảm biến dùng nguồn 24VDC

Mức sai số: sai số tín hiệu là 0,2%.

Tần số phát: tần số phát của cảm biến là 75Khz

Thời gian bảo hành: 12 tháng 1 đổi 1 nêu có lỗi kỹ thuật

Cảm biến có màn hình hiển thị và cài đặt thông số.

Kiểu ren của cảm biến là R2″

Thương hiệu: đến từ hãng Orion – USA.

Sản xuất: được sản xuất tại Turkey

Thời gian bảo hành 12 tháng.

Cảm biến siêu âm có thể sử dụng rất nhiêu ứng dụng như:

• Sử dụng đo bồn chứa, bể chứa thủy điện. Với ứng dụng này chúng ta cần biết kích thước của nơi cần đo( chiều cao và chiều ngang). Mục tiêu là có thể cài đặt vào thiết bị để bộ phận xử lý tín hiệu của thiết bị có thể tính toán xử lý dữ liệu.
• Ứng dụng đo cho hóa chất. Vì cảm biến đo bằng sóng siêu âm, không chạm vào bề mặt chất lỏng, nên không sợ cảm biến bị ăn mòn bởi hóa chất. Không tiếp xúc với hóa chất nên tuổi thọ của cảm biến cũng khá cao.
• Tương tự, sử dụng cảm biến siêu âm cho nước thải. Do nước thải cũng có tính ăn mòn cao nên không thể dùng cảm biến thủy tĩnh để đo, vì có thể gây hư hỏng cho cảm biến.
• Đo cho dầu, nhớt, xăng, chất đốt lỏng nói chung.
• …

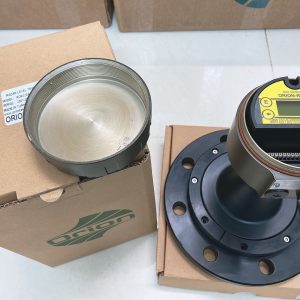

Đo mực nước thủy điện bằng cảm biến Radar

Cảm biến Radar thường được dùng cho thủy điện, nước sông, hồ với độ sâu có thể lên đến 50m, 100m. Phương pháp dùng cảm biến Radar để đo là một trong những phương pháp hiện đại nhất hiện nay.

Ưu điểm:

• Cảm biến đo bằng sóng siêu âm nên đo được cho những đạp có dòng chảy mạnh. Nếu dùng cảm biến thủy tĩnh sẽ bị trôi.
• Đo được dãy đo lớn lên đến 100m.
• Đo và hiển thị liên tục mực nước.
• Có thể sử dụng cho hóa chất, nước thải,…
• …

Nhược điểm: Giá thành cao hơn so với cảm biến thủy tĩnh và cảm biến siêu âm.

Thông số kỹ thuật của cảm biến đo mức thủy điện Model RDR320 hãng Orion Thổ Nhĩ Kỳ

Model: sản phẩm có mã là RDR350A-24DC (50m) và RDR320A-24DC(20m)

Dãy đo: 0-20m và chúng ta có thể tùy chọn thang đo lên đến 0-50m

Ứng dụng của cảm biến: đo mức, báo mức và đo thể tích chất rắn, bột, vật liệu rắn có nhiều bụi,…

Nguồn cấp: sản phẩm sử dụng nguồn 24VDC

Tín hiệu ngõ ra:

• Tín hiệu dạng analog 4-20mA,
• 2x Relay Out 250V/1A
• Modbus RS485

Hiển thị: có màn hình hiển thị tích hợp trên cảm biến

Vật liệu vỏ bảo vệ cảm biến: nhôm

Vật liệu củ cảm biến: PP

Tiêu chuẩn bảo vệ của cảm biến: đạt tiêu chuẩn IP68, chống bụi chống nước rất tốt

Tần số phát cảm biến: 24Ghz

Nhiệt độ hoạt động của thiết bị: nằm trong khoảng -20÷80°C

Sai số: +/- 2 mm hoặc +/- 0,2 % trên toàn dãy đo

Vật liệu của cảm biến: PP

Kết nối với vị trí đo bằng mặt bích DN100 hoặc vòng treo PN16

Áp suất hoạt động: nằm trong khoảng 2Bar

Độ phân giải đo được: 1cm

Xuất xứ: được nhập khẩu từ hãng Orion – sản xuất tại Turkey

Thời gian bảo hành: lên đến 12 tháng 1 đổi 1 nếu có lỗi do nhà sản xuất.

Sau khi xem qua bài viết, để hiểu thêm về thiết bị cũng như được tư vấn phù hợp với ứng dụng đo của từng nhà máy.

Những loại cảm biến trên, không chỉ sử dụng cho nhà máy thủy điện. Mà còn có thể sử dụng rộng rãi cho nhiều ứng Dụng khác. Nên nếu các bạn quan tâm và muốn hiểu thêm về sản phẩm, vui lòng liên hệ với Tâm qua thông tin bên dưới:
