Cảm biến đo mức nước không dây

Cảm biến đo mức nước không dây. Chào các bạn, cảm ơn đã giành thời gian đọc bài viết của mình, Công ty BFF bên mình kinh doanh các thiết bị công nghiệp nói chung và các thiết bị đo mức nói riêng. Hôm nay, mình xin giới thiệu đến các bạn một số dòng cảm biến đo mức nước không dây phổ biến. Hiện tại, công ty BFF đang là đại diện cho các hãng cung cấp thiết bị công nghiệp nổi tiếng như: ORION, JSP, ASIT, ORBIT,… Hầu hết các thiết bị công nghiệp công ty BFF nhập khẩu thuộc Châu Âu và đảm bảo tiêu chuẩn chất lượng của EU.

Cảm biến đo mức nước không dây

Để đo mức nước chúng ta có nhiều cách đo, đối với nước sinh hoạt dân dụng, thông thường chúng ta sử dụng phao, hoặc thước kẻ vạch bên ngoài bể để đo,… nhưng những cách này la cách thủ công này thường cho kết quả không chinh xác, chỉ mang tính chất dự đoán, phỏng đoán. Sẽ mất rất nhiều thời gian và công sức của người dùng nhưng đổi lại, những thiết bị này có giá thành khá rẻ, phù hợp với túi tiền của nhiều gia đình hoặc những đơn vị có chi phí thấp.

Nếu các bạn có kinh phí và muốn hiện đại hóa, công nghiệp hóa trong quá trình sản xuất, đo đạt hiệu quả, tạo năng suất cao, giảm thiểu sức người cũng như giảm rất nhiều thời gian cho các bạn. Thì hôm nay mình giới thiệu đến các bạn những loại thiết bị công nghiệp đo mức nói chung và đo mức nước nói riêng.

Cảm biến siêu âm – cảm biến đo mức nước không dây

Cảm biến siêu âm – cảm biến đo mức nước không dây. Cảm biến siêu âm sử dụng nguyên lý phát và phản xạ của sóng siêu âm để đo đạt. Khi được lắp đặt và cấp nguồn, cảm biến sẽ phát ra những chùm tia sóng hình nón, những chùm sóng này lan truyền và sẽ va chạm và bề mặt của chất lỏng. Lúc này sóng bị va chạm sẽ phản xạ lại thiết bị cảm biến đo mức nước không dây, bộ phận xử lý tín hiệu trong cảm biến sẽ ngay lặp tức tín toán và trả kết quả thông qua bộ hiển thị tích hợp bên trên cảm biến hoặc theo dõi kết quả từ xa thông qua bộ hiển thị và điều khiển (mua thêm). Để hiểu thêm đặc tính của cảm biến, chúng ta cùng xem thêm thông số kỹ thuật của cảm biến bên dưới.

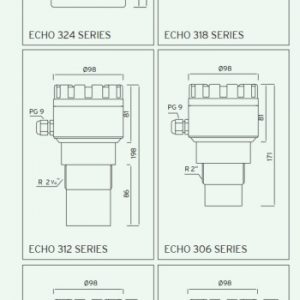

Thông số kỹ thuật cảm biến siêm âm – cảm biến đo mức nước không dây ECH306 – hãng ORION Cộng Hòa Séc EU

Model: ECH306

Cảm biến có thể đo bất kỳ dãy đo từ 6m trở xuống.

Đối với những silo có dãy đo trên 6m, thì chúng ta có model khác: ECH310, ECH318, ECH…

Cảm biến đo mức siêu âm có đến 3 ngõ ra:

Ngõ ra relay ON/OFF

Ngõ ra dạng Analog 4-20mA

Ngõ ra tín hiệu Modbus RTU RS485.

Khả năng chịu áp suất của cảm biến là 3 Bar.

Khả năng kháng bụi và kháng nước của cảm biến siêu âm đạt IP 68.

Cảm biến có khả năng chống nhiễu tín hiệu 4-20mA đạt 2000 VAC

Cảm biến dùng nguồn 24VDC.

Tần số phát của cảm biến đạt 75Khz.

Nhiệt độ làm việc của cảm biến trong khoảng từ -20…90 độ C

Cảm biến có khả năng chống nhiễu tín hiệu 4-20mA đạt 2000 VAC

Cảm biến được tích hợp màn hình hiển thị và có thể cài đặt thông số

Kiểu ren của cảm biến là R2

Thương hiệu thuộc hãng ORION

Xuất xứ: Turkey EU

Bảo hành lên đến 12 tháng

Cảm biến Radar – cảm biến đo mức nước không dây

Cảm biến Radar – cảm biến đo mức nước không dây. Cảm biến Radar cũng ứng dụng nguyên lý phát và phản xạ của sóng Radar để đo. Tuy nhiên, cảm biến radar khác với cảm biến siêu âm ở điểm là cảm biến Radar có thể phát sóng xa hơn và phản xạ về cảm biến một cách chính xác. Vì thế, cảm biến đo mức nước Radar được sử dụng để đo những ứng dụng và môi trường có dãy đo cao, kích thước lớn lên dến 50m.

Để hiểu thêm về tính năng của cảm biến, chúng ta hãy xem thêm thông số kỹ thuật của thiết bị bên dưới.

Thông sõ kỹ thuật của cảm biến đo mức nước không dây – cảm biến Radar RDR320 hãng Orion Cộng Hòa Séc EU

Model: RDR320A-24DC

Dãy đo cảm biến là 20m, có thể tuỳ chọn lên đến 50m.

Ngõ ra cảm biến rất đa dạng từ 3 tín hiệu dạng:

• Analog 4020mA,
• Relay Out 250V/1A
• Tín hiệu Modbus RS485.

Nguồn cấp cho cảm biến là 24VDC.

Cảm biến làm việc trong môi trường nhiêt độ: -20…80 độ C

Sai số : +/- 2mm hoặc +/- 0,2 % trên toàn dãy đo của cảm biến.

Vâỵ liệu cảm biến được chế tạo từ PP. Có thể tuỳ chọn thêm vật liệu Aluminum.

Màn hình hiển thị: LCD

Đạt tiêu chuẩn bảo vệ IP68, chống bụi chống nước cực kỳ tốt.

Những loại cảm biến thông thường không đáp ứng được yêu cầu có thể nhanh chóng bị hỏng, rất tốn kém chi phí.

Kết nối ren dang M63X2.

Xuất xứ: cảm biến được nhâp khẩu từ hãng ORION

Nhà máy sản xuất tại Turkey.

Bảo hành lên đến 12 tháng.

Một đổi một nếu có lỗi kỹ thuật.

Đa số thiết bị đo mức hãng Orion điều tích hợp màn hình LCD để hiển thị mức vật chất bên trong bể, silo, tank,… Tuy nhiên, vẫn có nhiều trường hợp cần hiển thị ở phòng giám sát hoặc ơ vị tri nào đó bất kỳ, cách cảm biến tối đa 400m. Thì khi đó, chúng ta dùng thêm màn hình hiển thị và điều khiển OM352UNI của hãng Orbit merret Cộng Hòa Séc EU.

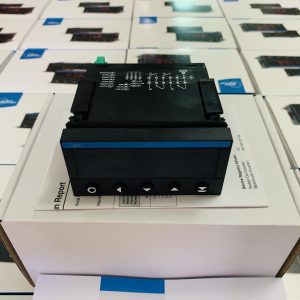

Màn hình hiển thị và điểu khiển mức nước Model OM352UNI Cộng Hòa Séc EU

Màn hình hiển thị cảm biến đo mức nước không dây. Cảm biến sẽ được kết nối vào màn hình hiển thị bằng dây điện thông dụng hoặc dây chống nhễu. Sau đó, màn hình sẽ hiện thị kết quả đo đạt đồng thời cài đặt mức cao mức thấp thông qua 2 ngõ ra relay, chúng ta kết nối với còi báo, công tắc đóng ngắt hoặc đèn báo để cảnh báo mức nước đầy và mức nước thấp.

Thông số kỹ thuật của màn hình hiển thị và điều khiển mức nước model OM352UNI Cộng Hòa Séc Eu

Model: OM352UNI

Các loại tín hiệu mà bộ hiển thị đo mức đọc được như : 0-10v, 0-20mA, 0-5v, 4-20mA ( 95% dùng tín hiệu 4-20mA ),…

Trên bộ điều khiển có hai tiếp điểm để điều khiển : Relay ( NO/NC)

Có thể tuỳ chọn ngõ ra: 4-20mA, 0-10v…

Và ngõ ra : RS485, RS232, Profibus..

Nguồn cấp cho bộ điều khiển mức nước có hai lựa chọn là nguồn 10..30VDC hoặc nguồn 80..250VAC.

Sai số của bộ điều khiển được nhà sản xuất đưa ra là : 0.1%

Màn hình  sử dụng 4 led độ sáng cao dạng led 14 đoạn để biểu diễn giá trị thể tích.

Kích thước màn hình hiển thị là: 96 x 48 x 120mm

Tiêu chuẩn bảo vệ của thiết bị đạt IP64, nhiệt chịu được tại vị trí lắp là -20..60C.

Cách ly tín hiệu của bộ điều khiển là : 4000 VAC, cách ly nguồn, ngõ vào và ngõ ra.

Xuất xứ : Orbit Merret – Châu Âu

Thời gian bảo hành : 12 tháng, một đổi một nếu có lỗi kỹ thuật.

Đơn vị tư vấn và cung cấp cảm biến đo mức nước không dây

Công ty TNHH Công Nghệ Đo Lường BFF chuyên nhập khẩu và cung cấp cảm biến đo mức nước siêu âm và Radar đo bằng sóng không dây. Ngoài ra, Công Ty BFF còn nhập khẩu và cung cấp cảm biến áp suất, cảm biến nhiệt độ, bộ chuyển đổi tín hiệu,…

Để được tư vấn và báo giá các bạn vui lòng liên hệ Tâm:

Công Ty TNHH Công Nghệ Đo Lường BFF

Hotline/ Zalo:  0965 993 096  Ms. Thanh Tâm

Email: tam.nguyen@bff-tech.com

Website: bff-tech.com
