Cảm biến D2415 JSP – Cảm biến áp suất Châu Âu

Cấu tạo cơ bản của cảm biến áp suất

Một cảm biến áp suất công nghiệp tiêu chuẩn thường gồm 3 bộ phận chính:

• • Khối cảm biến (Màng cách ly): Là nơi tiếp xúc trực tiếp với môi chất (nước, khí, dầu…). Khi có áp lực tác động, lớp màng này sẽ bị biến dạng nhẹ. Bộ phận này thường làm bằng Inox 316L hoặc Ceramic để chống ăn mòn.
  • Khối xử lý tín hiệu (Mạch điện tử): Nhận sự thay đổi cơ học từ lớp màng. Sau đó tính toán và chuyển đổi nó thành tín hiệu điện tiêu chuẩn. Thường là dạng Analog 4-20mA hoặc 0-10V.
  • Thân vỏ và kết nối: Thân cảm biến làm bằng kim loại cứng (thường là Inox) để bảo vệ mạch điện bên trong. Đầu kết nối cơ khí dạng ren (như G1/4″, G1/2″, NPT). Giúp vặn chặt vào đường ống và đầu kết nối điện để đấu dây tín hiệu.

Nguyên lý hoạt động

1. Khi lưu chất chảy qua đường ống. Nó sẽ tạo ra một lực đẩy tác động trực tiếp lên lớp màng của cảm biến.
2. Lớp màng bị ép lại làm thay đổi giá trị điện trở của mạch điện nằm ngay phía sau màng.
3. Sự thay đổi điện trở này tỷ lệ thuận với độ lớn của áp suất.
4. Mạch xử lý bên trong sẽ khuếch đại và biến đổi sự thay đổi này thành tín hiệu dòng điện 4-20mA hoặc điện áp 0-10V. Để truyền đi xa về tủ điện điều khiển.

Các loại áp suất phổ biến mà cảm biến đo được

Tùy vào nhu cầu thực tế, cảm biến được chia thành các loại phép đo chính:

• • Áp suất tương đối: Đo áp suất trong ống dựa trên mốc lấy áp suất khí quyển bên ngoài làm bằng 0. Đây là loại phổ biến nhất trong công nghiệp.
  • Áp suất tuyệt đối: Lấy mốc từ môi trường chân không tuyệt đối làm bằng 0.
  • Áp suất âm/Chân không: Đo lực hút (áp suất nhỏ hơn áp suất khí quyển). Dải đo thường từ -1 bar đến 0 bar.
  • Áp suất chênh lệch: Đo sự chênh lệch áp suất giữa hai điểm khác nhau. Thường dùng đo mức nước bồn kín hoặc đo độ sạch của màng lọc.

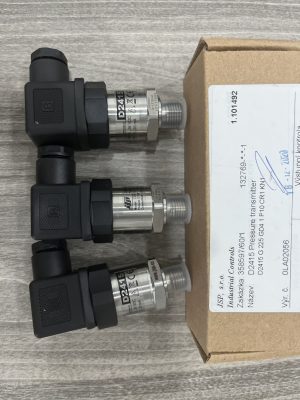

Giới thiệu về cảm biến D2415 JSP

Thông số kỹ thuật cảm biến D2415 JSP

Để dễ dàng chọn lựa và sử dụng vào các ứng dụng. Các kỹ sư thường tập trung vào các thông số kỹ thuật. Với cảm biến D2415 JSP có các thông số cụ thể sau:

• Tín hiệu ngõ ra: Sử dụng tín hiệu Analog 4-20 mA (2 dây, đấu Loop). Giúp dễ dàng kết nối với các bộ điều khiển PLC, biến tần hoặc bộ hiển thị.
• Dải đo đa dạng: Thiết bị hỗ trợ nhiều dải đo khác nhau tùy theo nhu cầu hệ thống. Bao gồm cả áp suất âm/chân không (-1…0 bar) cho đến các dải áp suất dương phổ biến như 0-1 bar, 0-4 bar, 0-16 bar, 0-25 bar và các dải cao hơn.
• Khả năng chịu quá áp: Rất cao. Ví dụ: phiên bản chân không có thể chịu quá áp lên đến 6 bar. Đảm bảo an toàn khi hệ thống xảy ra hiện tượng tăng áp đột ngột.
• Độ chính xác: Sai số thấp. Chỉ 0.5% trên toàn dải đo.
• Cấu tạo vật liệu: Thân vỏ và kết nối bằng Inox 316L. Màng cảm biến làm bằng Ceramic hoặc Inox 316L. Mang lại khả năng chống ăn mòn và độ bền cơ học cao.
• Nhiệt độ làm việc: Chịu được môi trường khắc nghiệt từ -40°C đến 85°C.
• Kết nối ren: Chuẩn ren G1/4. Có thể linh hoạt chuyển đổi sang G1/2 bằng bộ chuyển đổi nếu cần.

Cảm biến D2415 JSP đo các môi chất nào?

Cảm biến áp suất JSP D2415 có cấu tạo phần màng cách ly làm bằng Inox 316L (hoặc Ceramic tùy phiên bản) kết hợp với gioăng Viton chịu nhiệt, cho phép nó đo lường được rất nhiều loại môi chất khác nhau trong công nghiệp mà không lo bị ăn mòn hay hư hỏng.

Cụ thể, thiết bị chuyên dụng để đo các môi chất sau:

• Chất lỏng thông thường: Nước sạch, nước thải đã qua xử lý, nước làm mát trong hệ thống Chiller hoặc các đường ống bơm tăng áp.
• Chất khí và Khí gas: Khí nén trong các máy nén khí, khí nitơ (N2), oxy (O2), khí CO2, hoặc khí gas công nghiệp.
• Môi chất thủy lực: Dầu thủy lực, dầu máy, dầu động cơ và các loại chất lỏng bôi trơn hệ thống cơ khí chịu áp lực cao lên tới hàng trăm bar.
• Hơi nóng: Hơi nước nóng trong các hệ thống lò hơi, nồi hơi, lò sấy hoặc dây chuyền gia nhiệt (Lưu ý: Với hơi nóng, nên lắp kèm ống xi-phông hoặc ống cooling để giảm nhiệt độ trước khi lưu chất tiếp xúc với cảm biến nhằm bảo vệ thiết bị bền bỉ hơn).
• Môi trường chân không (Áp suất âm): Đo áp suất hút của các bơm chân không, hệ thống đóng gói tự động.

Ứng dụng thực tế

Trong thực tế sản xuất và đời sống, cảm biến D2415 JSP được ví như “mắt xích” quan trọng nhất trong các hệ thống tự động hóa. Nếu không có thiết bị này, máy móc sẽ vận hành một cách “mù quáng”. Dễ dẫn đến các sự cố nổ đường ống hoặc cháy bơm do quá áp.

Dưới đây là ứng dụng thực tế phổ biến nhất được chia theo từng lĩnh vực:

• • Hệ thống nước: Đo áp lực nước trong đường ống để truyền tín hiệu về biến tần, giúp tự động tăng/giảm tốc độ bơm hoặc ngắt bơm khi quá áp.
  • Máy nén khí: Giám sát áp suất bình tích khí để tự động dừng máy nén khi bình đã đầy, ngăn ngừa nguy cơ cháy nổ.
  • Lò hơi & Hơi nước: Kiểm soát áp suất hơi nóng  trong đường ống dẫn, giúp hệ thống kích hoạt van xả an toàn nếu áp suất vượt ngưỡng.
  • Hệ thống thủy lực: Đo áp suất dầu trong các piston, ben thủy lực của máy ép, máy cẩu để kiểm soát lực ép chính xác.
  • Hệ thống lạnh: Đo áp suất gas điều hòa ở đầu hút/đẩy của máy nén để phát hiện sự cố thiếu gas hoặc quá tải.

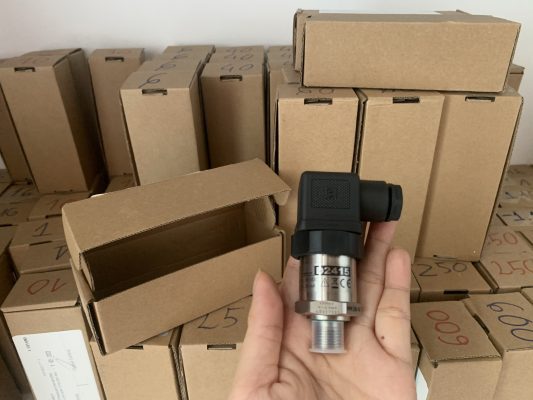

  • Đo mức chất lỏng: Gắn dưới đáy bồn/bể để đo áp suất thủy tĩnh, từ đó quy đổi chính xác ra chiều cao mực nước trong bồn (1 mét nước ≈ 0.1 bar).
  • Môi trường chân không: Đo lực hút âm (dải -1 đến 0 bar) trong các máy đóng gói thực phẩm hoặc dây chuyền hút linh kiện điện tử.


 Bảng tóm tắt nhanh dải áp suất thực tế thường dùng của cảm biến D2415 JSP

Công Ty TNHH Giải Pháp Đo Lường BFF tự hào là đơn vị phân phối chính thức của hãng JSP – Cộng Hòa Séc tại Việt Nam. Hãy liên hệ ngay hotline để được tư vấn dải đo phù hợp hoàn toàn miễn phí và nhận chính sách hỗ trợ kỹ thuật chuyên sâu.
