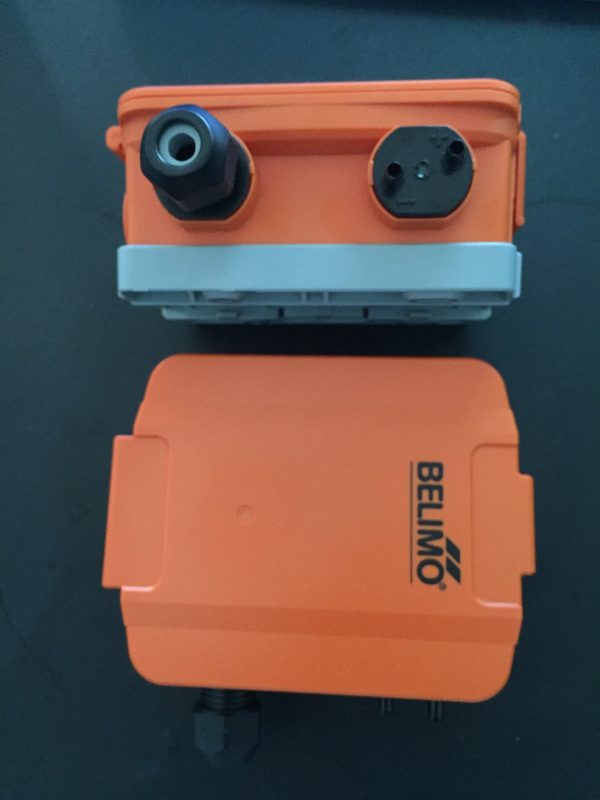

Cảm Biến 22ADP-184: Giải Pháp Đo Chênh Áp Cầu Thang Tiêu Chuẩn Đức

Trong hệ thống phòng cháy chữa cháy (PCCC) và thông gió tại các tòa nhà cao tầng, việc kiểm soát khói độc khi xảy ra hỏa hoạn là yếu tố sinh tử. Để hệ thống tăng áp cầu thang hoạt động chính xác, cảm biến chênh áp cầu thang 22ADP-184 chính là thiết bị cốt lõi được các kỹ sư tin dùng hàng đầu hiện nay.

Bài viết này sẽ cung cấp thông tin chi tiết về thông số kỹ thuật, nguyên lý hoạt động và lý do tại sao dòng cảm biến cao cấp thuộc thương hiệu Belimo lại là lựa chọn bắt buộc cho mọi công trình. Mời các bạn cùng theo dõi bài viết nhé!

Cảm biến chênh áp cầu thang là gì?

Cảm biến chênh áp cầu thang (hay cảm biến tăng áp buồng thang) là thiết bị đo đạc sự chênh lệch áp suất không khí giữa hai khu vực: buồng thang bộ thoát hiểm và hành lang tòa nhà.

Khi xảy ra sự cố cháy, cảm biến có nhiệm vụ truyền tín hiệu về trung tâm điều khiển để kích hoạt quạt tăng áp. Việc này giúp duy trì một cột áp suất dương trong buồng thang (thường từ 20 – 50 Pa), tạo bức tường áp suất ngăn chặn tuyệt đối khói độc tràn vào lối thoát nạn, bảo đảm an toàn cho cư dân di tản.

Nguyên lý hoạt động trong hệ thống PCCC tòa nhà

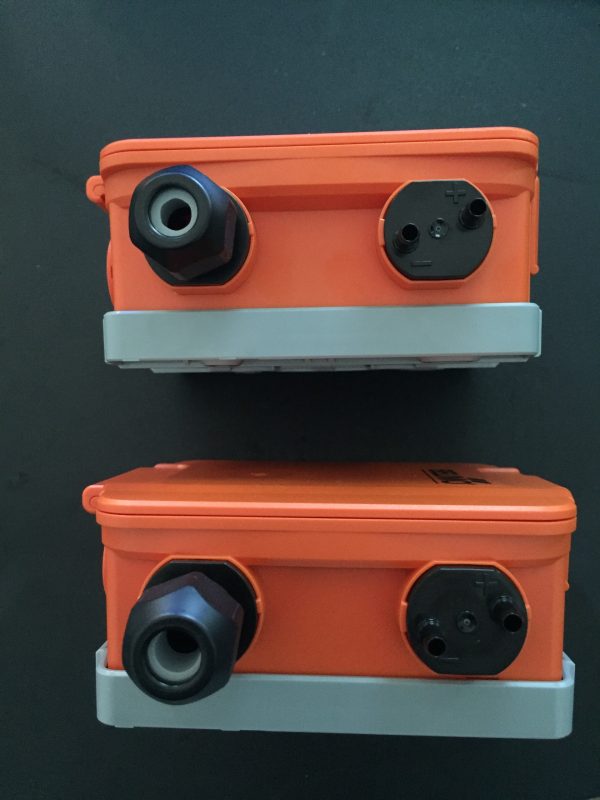

Cảm biến 22ADP-184 hoạt động liên tục dựa trên việc so sánh áp suất qua hai ống dẫn khí (một ống đặt ở hành lang và một ống đặt bên trong buồng thang).

• Kích hoạt hệ thống: Quạt tăng áp cầu thang bắt đầu thổi khí vào buồng thang.
• Giám sát áp suất: Cảm biến 22ADP-184 liên tục đo mức chênh áp.
• Điều khiển phản hồi:
  • Điều khiển qua biến tần: Nếu áp suất buồng thang quá cao (làm người dân khó mở cửa thoát hiểm), cảm biến truyền tín hiệu để biến tần giảm tốc độ quạt. Ngược lại, nếu thiếu áp, biến tần sẽ tăng tốc độ quạt.
  • Điều khiển qua van xả gió: Cảm biến sẽ ra lệnh đóng/mở van xả áp để duy trì áp suất ở mức an toàn ổn định.

Thông số kỹ thuật

Model 22ADP-184 được sản xuất theo tiêu chuẩn khắt khe, tích hợp dải đo linh hoạt cùng các ngõ ra phổ biến giúp dễ dàng kết nối với hệ thống BMS hoặc biến tần điều khiển.

• Mã sản phẩm: 22ADP-184
• Thương hiệu: Belimo – Xuất xứ Đức
• Dải đo tùy chỉnh: -100…100 Pa, 0…100 Pa, 0…250 Pa, 0…500 Pa, 0…1000 Pa, 0…2000 Pa, 0…2500 Pa. Các dãy đo được chọn thông qua các công tắc switch trên thiết bị.
• Tín hiệu ngõ ra : Tùy chọn 4-20mA hoặc 0-10V trên cùng một thiết bị
• Nguồn cấp: 24VDC/24VAC
• Môi trường đo lường: Không khí và các khí không ăn mòn
• Cảm biến có thể hoạt động trong thang nhiệt độ từ -10..50 C và độ ẩm từ 0..95 %.
• Cảm biến có tiêu chuẩn bảo vệ IP65 theo IEC/EN. Có tiêu chuẩn bảo vệ NEMA 4X theo tiêu chuẩn NEMA/UL
• Chất lượng đạt ISO9001 và chứng chỉ CE.
• Khả năng chịu quá áp lên đến 40Kpa.
• Được sản xuất bởi hãng Belimo có trụ sở tại Thuỹ Sĩ.

Vai trò chính

Trong hệ thống tăng áp cầu thang, nhiệm vụ cốt lõi của cảm biến chênh áp (như mã 22ADP-184) là đo đạc liên tục và điều khiển hệ thống duy trì một mức chênh lệch áp suất an toàn giữa buồng thang và hành lang.

Nhiệm vụ này được chia làm 3 vai trò chính sau đây:

Ngăn khói độc tràn vào lối thoát hiểm (Duy trì áp suất dương)

• Khi xảy ra hỏa hoạn, hành lang sẽ ngập tràn khói độc và khí gas.
• Cảm biến có nhiệm vụ đo và gửi tín hiệu để hệ thống quạt thổi gió mạnh vào trong buồng thang bộ, tạo ra một áp suất dương (thường từ 20 Pa đến 50 Pa) cao hơn áp suất ngoài hành lang.
• Áp suất cao này hoạt động như một “bức tường không khí”, ngăn chặn tuyệt đối không cho khói độc lọt vào buồng thang, giữ cho lối thoát hiểm luôn sạch và an toàn cho người di tản.

Đảm bảo lực mở cửa thoát hiểm vừa phải (Ngăn quá áp)

• Nếu quạt thổi quá mạnh, áp suất trong buồng thang sẽ quá cao. Áp lực này sẽ “khóa chặt” cửa thoát hiểm, khiến trẻ em, người già hoặc phụ nữ không thể đủ sức đẩy cửa để chạy vào buồng thang.
• Cảm biến có nhiệm vụ giám sát. Nếu phát hiện áp suất vượt ngưỡng an toàn (thường là trên 50 Pa hoặc 60 Pa tùy tiêu chuẩn). Nó sẽ lập tức báo về để giảm tốc độ quạt hoặc mở van xả bớt áp suất ra ngoài.

Bù áp suất tức thì khi cửa bị mở (Chống tụt áp)

• Khi dòng người hoảng loạn mở cửa để thoát hiểm, áp suất bên trong buồng thang sẽ lập tức bị tụt giảm do gió tràn ra ngoài hành lang.
• Cảm biến sẽ phát hiện sự sụt giảm áp suất này chỉ trong vài mili giây. Ngay lập tức phát lệnh điều khiển quạt tăng áp chạy hết công suất để bù lại lượng áp suất đã mất. Đảm bảo khói không kịp tràn vào theo luồng người.

Ưu điểm vượt trội

Đa dụng và linh hoạt dải đo

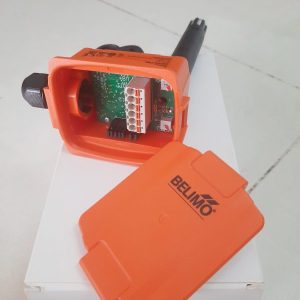

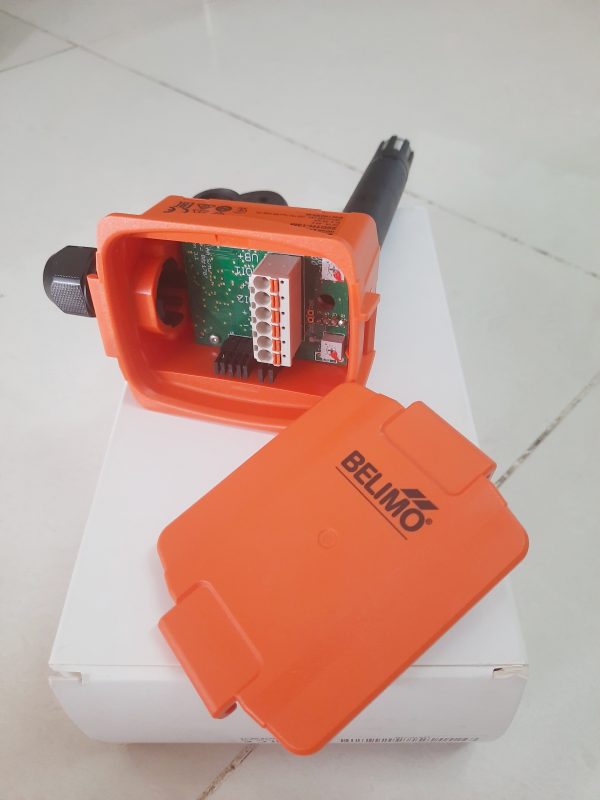

Điểm đặc biệt của model này là khả năng thay đổi tới 7 dải đo áp suất khác nhau ngay trên bo mạch bằng công tắc gạt. Điều này giúp các đơn vị thi công dễ dàng tùy chỉnh theo thực tế công trình mà không cần mua nhiều mã hàng khác nhau.

Độ chính xác cao và vận hành bền bỉ

Được chế tạo từ các linh kiện cao cấp tại Đức. Sản phẩm có độ sai số cực thấp và tính ổn định lâu dài. Khả năng tự động bù nhiệt và chống nhiễu tốt giúp thiết bị hoạt động chính xác ngay cả trong môi trường khắc nghiệt.

Tiết kiệm chi phí lắp đặt và bảo dưỡng

Thiết kế phần cứng tối ưu, hỗ trợ cả hai dạng tín hiệu dòng (4-20mA) và áp (0-10V). Tương thích hoàn hảo với mọi hệ thống điều khiển tự động hóa hiện nay. Vỏ bảo vệ chắc chắn giúp kéo dài tuổi thọ của thiết bị, giảm thiểu chi phí bảo trì định kỳ.

Giới thiệu bộ điều khiển áp lực – OM352UNI

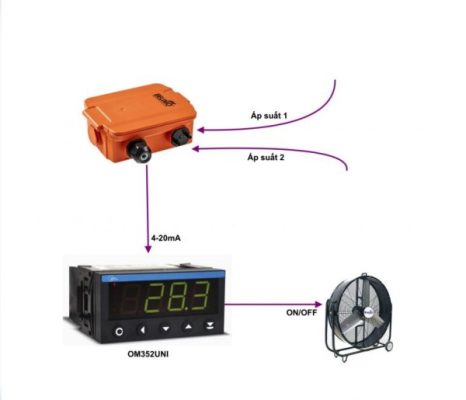

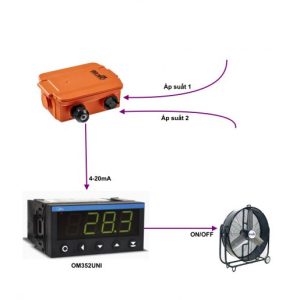

Thiết bị này đóng vai trò trung tâm trong giám sát quy trình công nghiệp. Vừa nhận tín hiệu, hiển thị trực quan thông số áp lực lên màn hình LED. Vừa phát lệnh điều khiển ON/OFF hoặc truyền thông về hệ thống điều khiển trung tâm. Các bạn cùng xem qua thông số kỹ thuật của thiết bị này nhé!

• Model: OM352UNI
• Tín hiệu ngõ vào: Đa năng, đọc trực tiếp các dạng tín hiệu analog tiêu chuẩn từ cảm biến áp suất như 4-20mA, 0-10V, 0-5V, 0-20mA. Ngoài ra còn đọc được cảm biến nhiệt độ (Pt100, Can nhiệt K/J/S/E…) và điện trở/biến trở.
• Màn hình hiển thị: 4 LED, hiển thị giá trị áp suất thực tế trong dải -1999 đến 9999. Cho phép người dùng cấu hình quy đổi tự do sang các đơn vị áp lực kỹ thuật như Bar, Pa, MPa, PSI.
• Tín hiệu ngõ ra: Tích hợp linh hoạt nhiều tùy chọn:
  • Điều khiển cách ly: Tùy chọn 2 đến 4 kênh Relay.
  • Tín hiệu Analog: Tái truyền tín hiệu 4-20mA hoặc 0-10V về PLC/Biến tần.
  • Truyền thông số: Hỗ trợ Modbus RS485, RS232, Profibus.

• Sai số cực thấp: Chỉ 0.1%, đảm bảo hệ thống đo lường vận hành với độ chính xác cao nhất.
• Thời gian phản hồi: Siêu nhanh, chỉ 1ms, phản ứng tức thì với các sự cố thay đổi áp suất đột ngột.
• Hệ số cách ly chống nhiễu: 4000 VAC, bảo vệ thiết bị hoàn hảo khỏi xung điện lưới và nhiễu từ trường công nghiệp.
• Nguồn cấp: Linh hoạt 80–250 VAC hoặc 10–30 VDC.
• Kích thước tiêu chuẩn: 96 x 48 x 120 mm, dễ dàng lắp đặt trên mặt tủ điện.
