Bộ hiển thị cân OM 402LC-120001-00

OM 402LC-120001-00 – Bộ hiển thị và điều khiển tín hiệu cân Loadcell.

Bộ hiển thị tín hiệu cân loadcell là một thiết bị dùng để hiển thị trọng lượng hoặc lực được đo bởi loadcell. Loadcell là một loại cảm biến được sử dụng rộng rãi trong các hệ thống cân điện tử để đo trọng lượng hoặc lực tác động lên nó.

Các thành phần cơ bản của hệ thống hiển thị tín hiệu cân loadcell:

Loadcell:

Là cảm biến đo lường trọng lượng hoặc lực.

Loadcell có thể sử dụng nhiều loại công nghệ khác nhau như strain gauge, thủy lực, khí nén, hoặc từ tính.

Bộ hiển thị (Indicator):

Thiết bị này nhận tín hiệu từ loadcell và chuyển đổi thành thông tin trọng lượng hoặc lực có thể đọc được.

Các bộ hiển thị thường có màn hình số để hiển thị trọng lượng.

Bộ chuyển đổi tín hiệu (Signal Conditioner):

Đôi khi tín hiệu từ loadcell cần được khuếch đại hoặc chuyển đổi trước khi được gửi đến bộ hiển thị.

Các bộ chuyển đổi này đảm bảo tín hiệu từ loadcell được truyền tải chính xác và không bị nhiễu.

Cách thức hoạt động:

Loadcell đo lường lực hoặc trọng lượng: Khi một lực hoặc trọng lượng được áp dụng lên loadcell, nó sẽ biến đổi lực này thành tín hiệu điện.

Tín hiệu được xử lý bởi bộ chuyển đổi: Tín hiệu điện từ loadcell thường rất yếu, do đó nó cần được khuếch đại và chuyển đổi thành dạng tín hiệu dễ xử lý hơn.

Bộ hiển thị nhận và hiển thị tín hiệu: Bộ hiển thị sẽ nhận tín hiệu đã được xử lý và hiển thị kết quả cuối cùng lên màn hình, thường là dưới dạng số.

Một số đặc điểm của bộ hiển thị tín hiệu cân loadcell:

Độ chính xác cao: Để đảm bảo kết quả đo lường chính xác.

Giao diện thân thiện với người dùng: Dễ sử dụng và đọc kết quả.

Tính năng tùy chỉnh: Có thể cài đặt các tham số như đơn vị đo lường, giá trị giới hạn, và chức năng cảnh báo.

Khả năng kết nối: Có thể kết nối với các hệ thống khác qua các giao thức như RS232, RS485, Modbus, hoặc Ethernet.

Ứng dụng:

Cân công nghiệp: Sử dụng trong các hệ thống cân băng tải, cân sàn, cân xe tải.

Hệ thống đo lường lực: Sử dụng trong các ứng dụng kiểm tra và thử nghiệm lực.

Quản lý kho: Đo lường và kiểm soát hàng hóa.

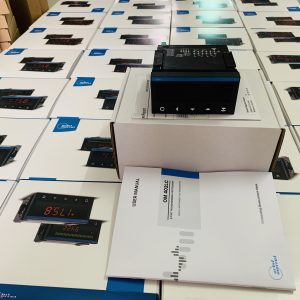

Bộ hiển thị cân Loadcell Model OM 402LC-120001-00 hãng Orbit Merret Cộng Hòa Séc EU

Bộ hiển thị tín hiệu cân loadcell là một phần quan trọng trong các hệ thống đo lường và cân chính xác, giúp các quá trình công nghiệp và thương mại diễn ra hiệu quả hơn.

Model : OM 402LC-120001-00

Hãng Sản xuất : Orbit Merret – Cộng Hoà Séc

Tín hiệu ngõ vào bộ hiển thị đọc được là : 1…4 mV/V, 2…8 mV/V, 4…16 mV/V.

==> Đọc được hầu như tất cả các gía trị loadcell trên thị trường. Không kén loadcell, không phân biệt hãng.

Tín hiệu loadcell : dạng 6 dây và  4 dây

Màng hình của bộ hiển thị có 6 led, trong đó 4 led hiển thị giá trị và 2 led hiển thị đơn vị cân. Nếu giá trị cân lớn thì có thể tuỳ chọn hiển thị tất cả 6 led.

Sai số của bộ hiển thị là : 0.1% trên toàn dãy cân.

Nguồn cấp cho bộ hiển thị là : 80..250VAC hoặc 10..30VDC

Màn hình cho khả năng chống nhiễu tín hiệu đạt 4000 VAC

Thời gian đáp ứng cực tốt đạt : 1ms

Ngõ ra là điều quan trọng của các bộ hiển thị, các bạn có thể tham khảo thông số ngõ ra để chúng ta có thể đặt hàng thông số thích hợp:

Ngõ ra của bộ hiển thị chúng ta có thể tuỳ chọn như sau :

Ngõ ra analog : 4-20mA, 0-10v,  0-2v, 0-5v, 0-5mA, +/-10V

Ở ngõ ra Modbus  : Ta có ngõ ra RS232, RS485 và Profibus

Ngõ ra tín hiệu điều khiển ON/OFF dạng Relay : có 1 Relay đến 4 Relay

Tương ứng với mỗi ngõ ra khác nhau thì code của thiết bị sẽ khác nhau, các bạn xem bảng code sau để lựa chọn.

Bảng code của bộ chọn thông số cho OM402LC

Hệ số Cách ly tín hiệu bảo vê ngõ vào / ngõ ra / nguồn : 4000 VAC

Nhiệt độ làm việc của bộ hiển thị : -20..60 C,  nhiệt độ lưu trữ là : -20..80 C

Có thể cấu hình thông qua các phím trên màn hình hoặc cấu hình thông qua máy tính và phần mềm được hãng cung cấp.
