Đo mức On Off. Hay có thể gọi chính xác hơn là báo mức On / Off, phương pháp đo mức này được sử dụng khá nhiều bơi sự chính xác cũng như tiết kiệm chi phí của sản phẩm. Hôm nay, qua bài viết này, mình sẽ giới thiệu đến các bạn một số dòng thiết bị đo mức On Off hiện đại nhất hiện nay. Hy vọng qua bài viết này, các bạn có thể chọn cho minh được dòng sản phẩm phù hợp nhất với yêu cầu sử dụng, tạo ra giá trị năng suất cao nhất.
Cảm biến đo mức On Off
Danh mục
Về cảm biến đo mức On Off, hiện nay điển hình hai loại là cảm biến điện dung và cảm biến xoay. Để hiểu được từng loại cảm biến hoạt động thông số kỹ thuật như thế nào. Qua đó chọn cho mình dòng cảm biến phù hợp.

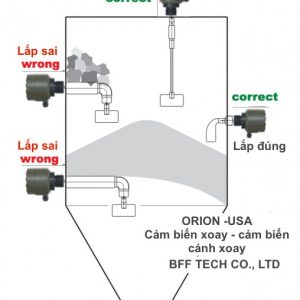

1.Cảm biến đo mức On Off dạng xoay
Nguyên lý hoạt động của cảm biến đo mức on off dạng xoay khá đơn giản. Ở trạng thái bình thường, sau khi cấp nguồn cho cảm biến, cảm biến sẽ xoay liên tục. Với tốc độ khoản 5-6 vòng / phút. Lúc này Relay vẫn mở.
Sau khi nguyên liệu ngập ngang cánh xoay, lúc này nguyên liệu cản cánh xoay lại với một lực đủ lớn. Cánh sẽ ngưng xoay và ngay lúc này Relay sẽ chuyển trạng thái mở sang trạng thái đóng. Cũng tương tự như vậy, khi nguyên liệu bị hụt xuống dưới mức cảm biến xoay thì cảm biến sẽ quay lại, Relay chuyển trạng thái từ đóng sang trạng thái mở.
Một số bạn lo lắng, nếu cánh xoay bị lực cản lại sẽ có thể bị cháy motor của cảm biến. Điều này hoàn toàn không xảy ra, vì khi lực đủ lớn cảng cánh xoay thì truyền động từ motor đến cánh xoay đã bị ngắt.
Dòng cảm biến dạng xoay ROT320L-220VAC được dùng trong nhiều ứng dụng khác nhau. Chức năng và công dụng các bạn có thể tham khảo thông số kỹ thuật như sau:

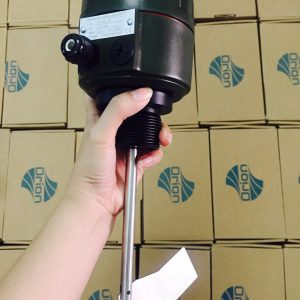

Cảm biến đo mức xoay ROT320L
Có 2 Mode có thể tùy chọn nguồn:
- Model: ROT320L-220 ( Nguồn 220VAC )
- Model: ROT320L-24 ( Nguồn 24VDC )
Cảm biến đạt các chứng chỉ về chất lượng như :EN61000-6-4:2001, EN61000-6-2:2005, EN61010-1:2001
Cảm biến đo mức dạng cánh xoay. Bên trong có một motor và bộ điều khiển.
Ngõ ra dạng Relay
Trang thái bình thường cảm biến sẽ quay liên tục. Khi cánh xoay cảm biến chạm vào vật liệu thì lúc này cảm biến ngưng xoay.
=> Đồng thời cảm biến xuất ngõ ra NO/NC ( Relay ).
Kiểu ren kết nối : R1 1/2″
Tốc độ quay cảm biến là 8 vòng / phút
Vỏ bảo vệ đạt IP67 với khả năng kháng nước và bụi. Chúng ta có thể lắp đặt ngoài trời.
Nhiệt độ môi trường chịu được -20..60 độ C.
Nhiệt độ làm việc của cảm biến : -5..100 độ C.
Khả năng chịu áp suất 0.5 bar
Vật liệu cánh xoay làm bằng INOX 304.
Chiều dài trục cánh xoay 150mm.
Khả năng chịu lực tác động lên tới khối lượng 1000N
Cảm biến có 8 trạng thái báo mức, dùng để chọn cho các loại vật liệu khác nhau. Điều này gíup cảm biến không bị báo ảo đối với các vật liệu nhẹ.
Thương hiệu Orion – USA ( sản xuất tại Turkey )
Thời gian bảo hành 12 tháng, một đổi một nếu có lỗi kỹ thuật.
Ứng dụng
Vừa rôi minh vừa giới thiệu đến các bạn dòng cảm biến đo mức On Off dạng cánh xoay ROT320L , với dòng cảm biến này thích hợp để đo cho chất rắn như bột, xi măng, hạt nhựa, đường,…
Tiếp theo, mình sẽ giới thiệu đến các bạn dòng cảm biến đo mức On Off dạng điện dung. So với dòng cảm biến cánh xoay ROT302, chuyên dòng để đo chất rắn, thì dòng cảm biến đo mức On Off bằng điện dung chuyên dùng để đo cho chất lỏng, tuy nhiên, cảm biến điện dung còn có thể đo cho chất rắn. Mời các bạn đọc tiếp thông tin bên dưới để hiêu thêm về cảm biến điện dung.
2.Cảm biến đo mức On Off dạng điện dung
Cảm biến điện dung hoạt đông với nguyên lý sử dụng điện dung để đo hằng số điện môi của môi trường xung quanh. Kết cấu của điện dung giống như đầu dò neutron nơi ống tiếp cận được cấu thành từ nhựa PVC được lắp đặt trong đất.
Ứng dụng của cảm biến đo mức On Off điện dung:
Dùng để cảm nhận mức chất lỏng, các chất kết dính hay các loại chất rắn khối lượng nhỏ như xi măng, cát, bột hạt nhựa,… nhờ tính năng này, hầu hết các loại cảm biến điện dung được ứng dụng để đo mức, báo mức chất lỏng, báo mức on off trong các nhà máy.
Giới thiệu đến các bạn dòng báo mức On Off dạng điện dung của hãng Orion Model LSHD315-24VDC xuất xứ Châu Âu
Cảm biến điện dung đo mức on có mã sản phẩm là: LSHD315-24VDC
Chiều dài cảm biến: 150mm
Ngõ ra( Output) của thiết bị là : Relay NO/ NC
Thiết bị sử dụng nguồn(In Put) : 24VDC
Kiểu nối ren của cảm biến : G1 1/2 DIN 259
Nhiệt độ xử lý của cảm biến trong khoảng từ : -20..110 độ C.
Khả năng kháng nước và bụi là : IP67
Khả năng chịu áp suất : 10 Bar
Tốc độ Relay của thiết bị là 1.0s
Cảm biến dùng tần số 1.5Mhz
Nước sản xuất: Turkey, thương hiệu Orion
Với khả năng chịu áp và chịu nhiệt độ cao thì dòng cảm biến điện dung LSHD315 báo mức On Off là một lựa chọn không thể thiếu trong đo mức.
Ngoài chức năng đo mức đầy và cạn cho các dòng chất rắn như : Cám, gạo, xi măng, đá, bột, ngũ cốc… thì dòng cảm biến đo mức dạng điện dung còn dùng cho chất lỏng. Có thể thấy dòng cảm biến điện dung là dòng thiết bị đa năng và dễ dàng sử dụng.
Đặc điểm kỹ thuật của các dòng điện dung của hãng Orion điều giống nhau. Điểm khác duy nhất đó là chiều dài của cảm biến. Cảm biến có các chiều dài mặc định như:
-LSHD315-24VDC – có chiều dài 150mm
-LSHD325-24VDC- có chiều dài 400mm
-LSHD350-24VDC- có chiều dài 650mm
-LSHD1100-24VDC- có chiều dài 1150mm
Đơn vị cung cấp cảm biến đo mức On Off
Công Ty TNHH Công Nghệ Đo Lường BFF chuyên nhập khẩu và cung cấp các dòng cảm biến đo mức On Off của Châu âu. Sở dĩ chúng tôi chọn những hãng của Châu âu, vì độ bền của thiết bị, độ chính xác cao và đặc biệt giá thành vô cùng cạnh tranh.
Bên trên, mình vừa giới thiệu đến các bạn hai dòng cảm biến đo mức On Off dạng điện dung và dạng xoay. Để chọn cho mình loại cảm biến phù hợp với ứng dụng, các bạn cần hiểu rõ hay loại cảm biến thông qua những thông tin trên minh vừa cung cấp. Hoặc liên hệ với Tâm qua thông tin bên dưới để nhận được tư vấn cũng như báo giá nhé !
Công Ty TNHH Công Nghệ Đo Lường BFF
Hotline/ Zalo: 0965 993 096 Ms. Thanh Tâm
Email: tam.nguyen@bff-tech.com
