Chuyển đổi tín hiệu Analog ra Relay

Chuyển đổi tín hiệu Analog ra Relay. Khi các bạn muốn chuyển đổi tín hiệu Analog sang tín hiệu 2 Relay. Lúc này chúng ta cần một bộ chuyển đổi tín hiệu với ngõ ra 1 hoặc 2 Relay – Rơ le. Bộ chuyển đổi này được dùng khá nhiều để phục vụ điều khiển. Bởi trong đo lường, có khá nhiều thiết bị phát ra tín hiệu mA, với mục đích là đóng ngắt hay điều khiển On/ Off. Lúc này, chúng ta cần thông qua một số chuyển đổi tín hiệu trung gian. Như đã giới thiệu chúng ta dùng bộ chuyển đổi tín hiệu Analog 4-20mA ra Relay OMX333UNI.

Thông số kỹ thuật bộ chuyển đổi tín hiệu analog sang Relay OMX333UNI – Orbit Merret – Cộng Hoà Séc

Model: OMX333UNI

• Ngõ vào của OMX333UNI có thể đọc các tín hiệu như : 4-20mA, 0-10v, 0-5v, 0-20mA,…
• Ngoài vào bộ OMX333UNI còn nhận một số tín hiệu cảm biến nhiệt độ : cảm biến Pt100, cảm biến can nhiệt loại K, can nhiệt S, can nhiệt B,…
• Ngõ ra của bộ chuyển đổi : Relay ( Rơ Le ),  ngõ ra phụ : 4-20mA, 0-10v
• Để chống nhiễu và bảo vệ tín hiệu, bộ chuyển đổi có hệ số cách ly là : 2.500 VAC
• Sai số do chuyển đổi của OMX333UNI là : 0.1%
• Thiết bị sử dụng nguồn  có giá trị từ : 10…30VDC, nguồn này sử dụng chủ yếu trong nhà máy..
• Thời gian phản hồi của bộ chuyển đổi chỉ : 1ms
• Cấu hình bộ chuyển đổi có hai cách đó là: Dùng các Switch trên thiết bị và dùng phần mềm trên Máy Tính. Bên Tâm có thể hỗ trợ cấu hình theo yêu cầu của các bạn free.
• Xuất xứ : Orbit Merret – Cộng Hoà Séc,
• Bảo hành 12 tháng, một đổi một nếu lỗi kỹ thuật.

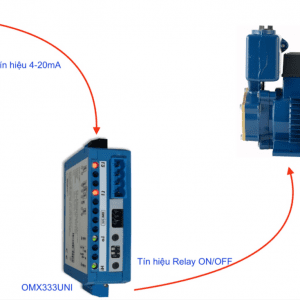

Ứng dụng bộ chuyển đổi tín hiệu Analog ra Relay

Các bạn hãy xem ví dụ Tâm miêu tả bên dưới để hiểu rõ hơn về chức năng Bộ chuyển đổi tín hiệu analog -4-20mA ra Relay  – Rơ Le.

Ví du: ta sử dụng một cảm biến áp suất có dãy đo 0-10bar, cảm biến áp suất này ngõ ra 4-20mA tương ứng với 0-10bar.

Yêu cầu được đặt ra:  đo áp suất đường nước chữa cháy, khi áp suất đạt 10bar thì bơm sẽ ngưng hoạt động. Áp suất xuống dưới 5bar thì bơm sẽ hoạt động trở lại.  Dùng Bộ OMX333UNI, chúng ta đọc tín hiệu 4-20mA từ cảm biến áp suất. Sau đó, cài các giá trị để Relay đóng/ngắt theo giá trị mA tương ứng với dãy đo áp suất. Như vậy chúng ta đã giải quyết được vấn đề đưa ra.

Hoặc trường hợp khác, chúng ta cần điều khiển nhiệt độ của lò đốt, khi nhiệt độ đạt 200 độ C thì lò sẽ ngưng đốt và nhiệt độ xuống dưới 50 độ C thì lò sẽ hoạt động trở lại.

Cách đấu dây bộ chuyển đổi tín hiệu analog ra Relay

Ngõ ra tín hiệu Relay dùng 2 chân :6 và 7 hoặc 8 và 9

Ngõ vào là tín hiệu 4-20mA, các bạn đấu dây vào 2 chân : A và E

Nguồn cấp sử dụng 10..30VDC cấp vào 2 chân : 4 và 5

Nếu có dùng ngõ ra Analog thì đấu vào 2 chân : 2 và 1

Đối với những khách hàng vừa có yêu cầu chuyển đổi tín hiệu nhưng đồng thời muốn hiển thị giám sát từ xa. Thông qua bài viết này mình muốn giới thiệu đến các bạn bộ chuyển đổi tín hiệu Analog ra Relay có hiển thị cùng hãng Orbit Merret Cộng Hoà Séc. Để biết thêm thông tin về thiết bị, chúng ta cùng tìm hiểu thông số của sản phẩm.

Thông số kỹ thuật bộ chuyển đổi tín hiệu analog ra Relay có hiển thị OM352UNI – Orbit Merret Cộng Hoà Séc

Model: OM352UNI

• Trên bộ điều khiển có hai tiếp điểm để điều khiển : Relay ( NO/NC)
• Các loại tín hiệu mà thiêt bị đọc được như : 0-10v, 0-20mA, 0-5v, 4-20mA ( 95% dùng tín hiệu 4-20mA )..
• Bộ điều khiển sử dụng 4 led độ sáng cao dạng led 14 đoạn để biểu diễn giá trị áp suất.
• Sai số của bộ điều khiển được nhà sản xuất đưa ra là : 0.1%
• Kích thước bộ hiển thị là: 96 x 48 x 120mm
• Tuỳ chọn ngõ ra : RS485, RS232, Profibus…
• Nguồn cấp cho bộ điều khiển áp suất có hai lựa chọn là nguồn 10..30VDC hoặc nguồn 80..250VAC
• Cách ly tín hiệu của bộ điều khiển áp suất là : 4000 VAC, cách ly nguồn, ngõ vào và ngõ ra.
• Tiêu chuẩn bảo vệ của thiết bị đạt IP64, nhiệt chịu được tại vị trí lắp là -20..60C.
• Có thể tuỳ chọn ngõ ra: 4-20mA, 0-10v…
• Xuất xứ : Orbit Merret – Châu Âu
• Thời gian bảo hành : 12 tháng

Đơn vị cung cấp bộ chuyển đổi tín hiệu analog ra Relay

Công Ty TNHH Công Nghệ Đo Lường BFF chuyên nhập khẩu và cung cấp thiết bị công nghiệp với nhiều dòng sản phẩm khác nhau. Ngoài cung cấp bộ chuyển đổi tín hiệu, công ty còn nhập khẩu và cung cấp các thiết bị khác như: cảm biến nhiệt độ, cảm biến áp suất, cảm biến độ ẩm, thiết bị đo mức (cảm biến siêu âm, cảm biến điện dung , cảm biến thuỷ tĩnh, cảm biến Radar), biến dòng, bộ ghi dữ liệu,…

Đối với thiết bị, được sản xuất tại Châu Âu thì sẽ đạt tiêu chuẩn rất cao, được test qua hàng trăm thiết bị, nên khi sử dụng đảm bảo độ chính xác cao, đa năng cũng như độ bền hoạt động giúp tiết kiệm chi phí thay vì các bạn phải mua thay thế nhiều lần. Đối với thiết bị Công nghiệp, Công Ty BFF tự tin cung cấp những sản phẩm tốt cả về chất lượng lẫn giá thành. Qua nhiêu năm kinh doanh đạt được sự tin tưởng của khách hàng.

Để được tư vấn và báo giá các bạn vui lòng liên hệ mình với thông tin sau:

Công Ty TNHH Công Nghệ Đo Lường BFF

Hotline/ Zalo:  0965 993 096  Ms. Thanh Tâm

Email: tam.nguyen@bff-tech.com
