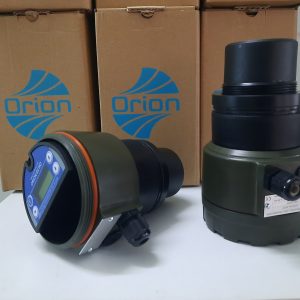

Cảm biến siêu âm Orion ECH306 là thiết bị đo mức liên tục không tiếp xúc. Chuyên dụng cho bồn chứa có chiều cao dưới 6 mét. Với xuất xứ từ Thổ Nhĩ Kỳ – Thương hiệu Orion – USA. Độ chính xác cao sai số ±2mm, tích hợp sẵn màn hình LCD cùng bộ 3 ngõ ra 4-20mA, Modbus RS485 và 2 cổng Relay. Orion ECH306 là giải pháp đo lường tự động tối ưu cho các nhà máy xử lý nước thải, bồn hóa chất và dầu diesel.
Nếu doanh nghiệp của bạn đang tìm kiếm một thiết bị đo mức nước hoàn hảo, hoạt động bền bỉ trong môi trường khắc nghiệt với chi phí hợp lý. Hãy cùng mình tìm hiểu chi tiết về model cảm biến Orion ECH306 qua bài viết dưới đây nhé!
Cảm biến siêu âm Orion ECH306 là gì?
Danh mục
Cảm biến siêu âm Orion ECH306 (hay còn gọi là Orion Echo ECH306) là dòng cảm biến đo khoảng cách bằng sóng siêu âm với dải đo tối đa 6 mét. Đây là phân khúc dải đo thông dụng nhất trong công nghiệp. Đáp ứng đến 80% cấu trúc bồn chứa, bể ngầm và kênh hở tại Việt Nam.
Thiết bị hoạt động dựa trên nguyên lý phát và thu sóng siêu âm không tiếp xúc. Nhờ xung sóng phản xạ từ bề mặt chất lưu ngược về đầu dò. Bộ vi xử lý của ECH306 sẽ tính toán chính xác ca
Tại sao cảm biến Orion ECH306 được lựa chọn trong phân khúc dải đo 6 mét?
Trên thị trường có rất nhiều dòng cảm biến siêu âm 6m. Tuy nhiên cảm biến đo mức siêu âm Orion ECH306 vẫn là lựa chọn hàng đầu nhờ các ưu điểm vượt trội:
Giải pháp “All-in-One” tiết kiệm chi phí
Thông thường, để vừa có tín hiệu đưa về PLC (4-20mA), vừa truyền thông SCADA (Modbus) và vừa có tiếp điểm đá còi cảnh báo (Relay). Bạn phải mua thêm các bộ chia tín hiệu hoặc bộ điều khiển rời rất đắt đỏ. Với Orion ECH306, cả 3 ngõ ra này đều được tích hợp sẵn. Bạn có thể cài đặt 2 cổng Relay làm nhiệm vụ báo đầy (chống tràn bồn) và báo cạn (bảo vệ bơm không chạy khô) cực kỳ tiện lợi.
Cài đặt trực quan, không cần máy tính

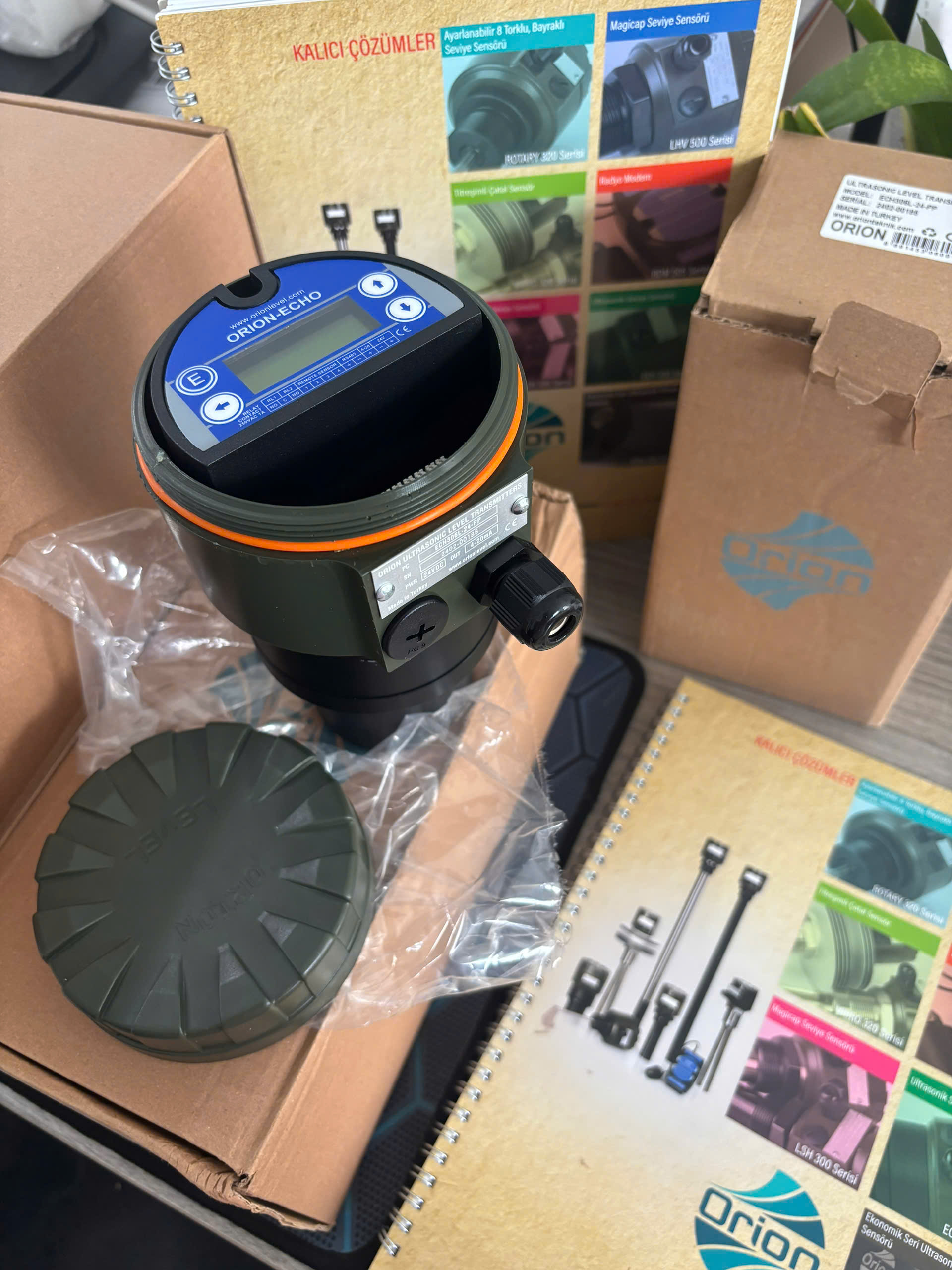

Khác với các dòng cảm biến “mù” không có màn hình. ECH306 sở hữu màn hình LCD sắc nét trực diện. Kỹ sư có thể cấu hình dải đo, calib khoảng cách trống, chọn đơn vị đo (Lít, m³) trực tiếp thông qua 3 nút bấm trên mặt thiết bị. Mà không cần cáp kết nối hay phần mềm máy tính phức tạp.
Kháng hóa chất và chống nước tuyệt đối
Đầu dò cảm biến đạt tiêu chuẩn IP68, cho phép ngập sâu trong nước mà không sợ hư hỏng. Thêm vào đó, tùy chọn vật liệu PVDF giúp Orion ECH306 trơ mòn trước các loại hóa chất mạnh như Axit Sunfuric (H₂SO₄), Axit Clohydric (HCl) hay Clo trong các nhà máy xử lý nước.
Ứng dụng thực tế
Với dải đo 6 mét linh hoạt, cảm biến siêu âm Orion ECH306 xuất hiện phổ biến trong các hệ thống:
-
- Giám sát nước thải: Đo mức nước tại bẫy thu, hố ga, bể điều hòa, bể lắng của hệ thống xử lý nước thải.
- Quản lý bồn dầu diesel: Đo mức liên tục cho các bồn chứa dầu cấp cho máy phát điện dự phòng tại tòa nhà, nhà máy.
- Đo mức hóa chất: Lắp đặt tại các bồn chứa chất tẩy rửa, hóa chất ngành xi mạ, dệt nhuộm, sản xuất giấy.
- Ứng dụng kênh hở: Kết hợp tính toán lưu lượng nước chảy qua máng tự chảy trong thủy lợi hoặc xả thải môi trường.

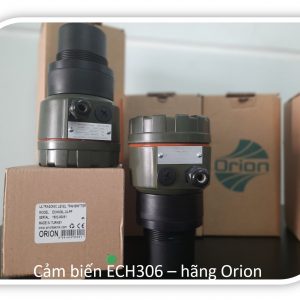

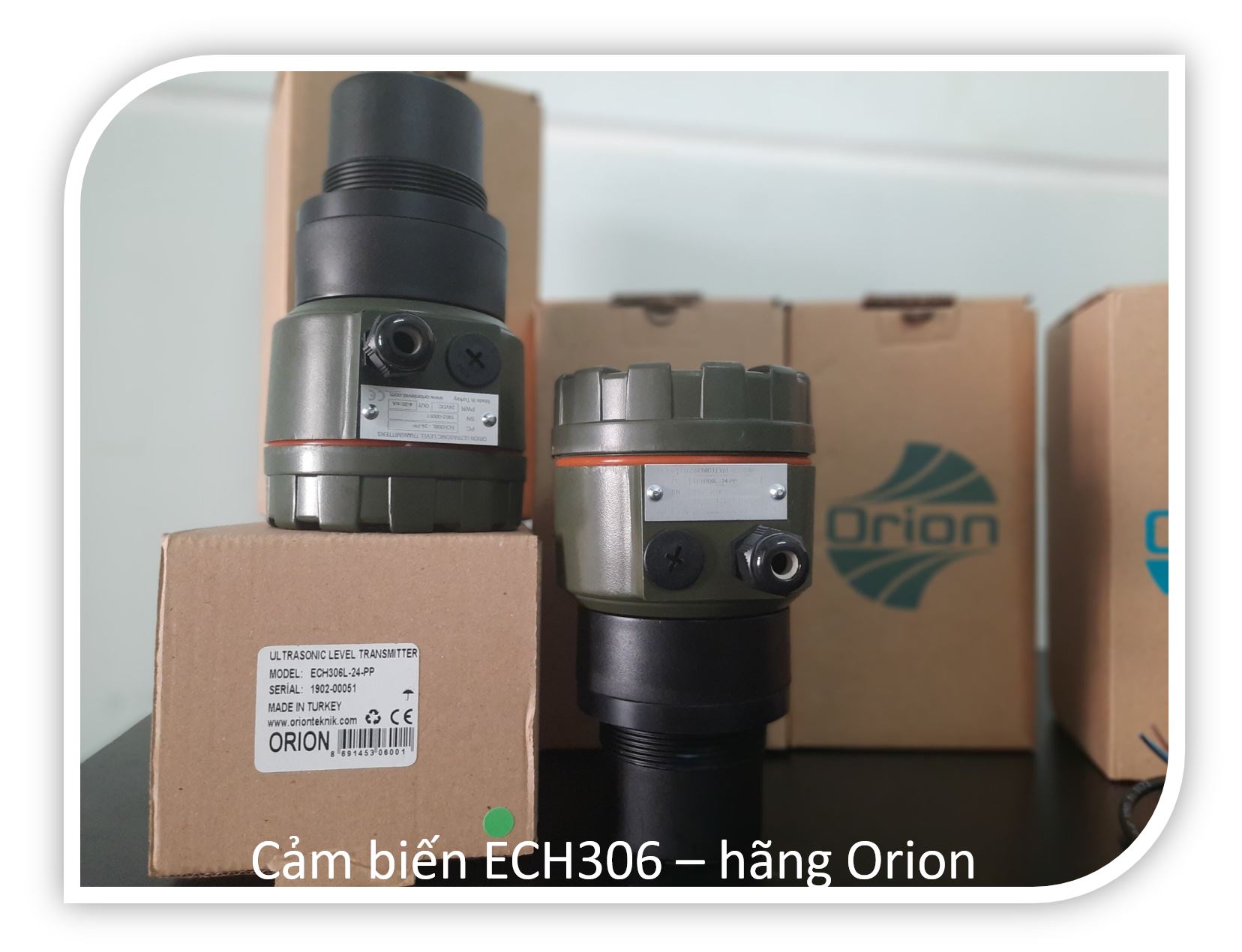

Cảm biến siêu âm Orion- Model ECH306
Thông số kỹ thuật
Để các kỹ sư dễ dàng lên phương án đấu nối và lập trình PLC. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của model Orion ECH306:

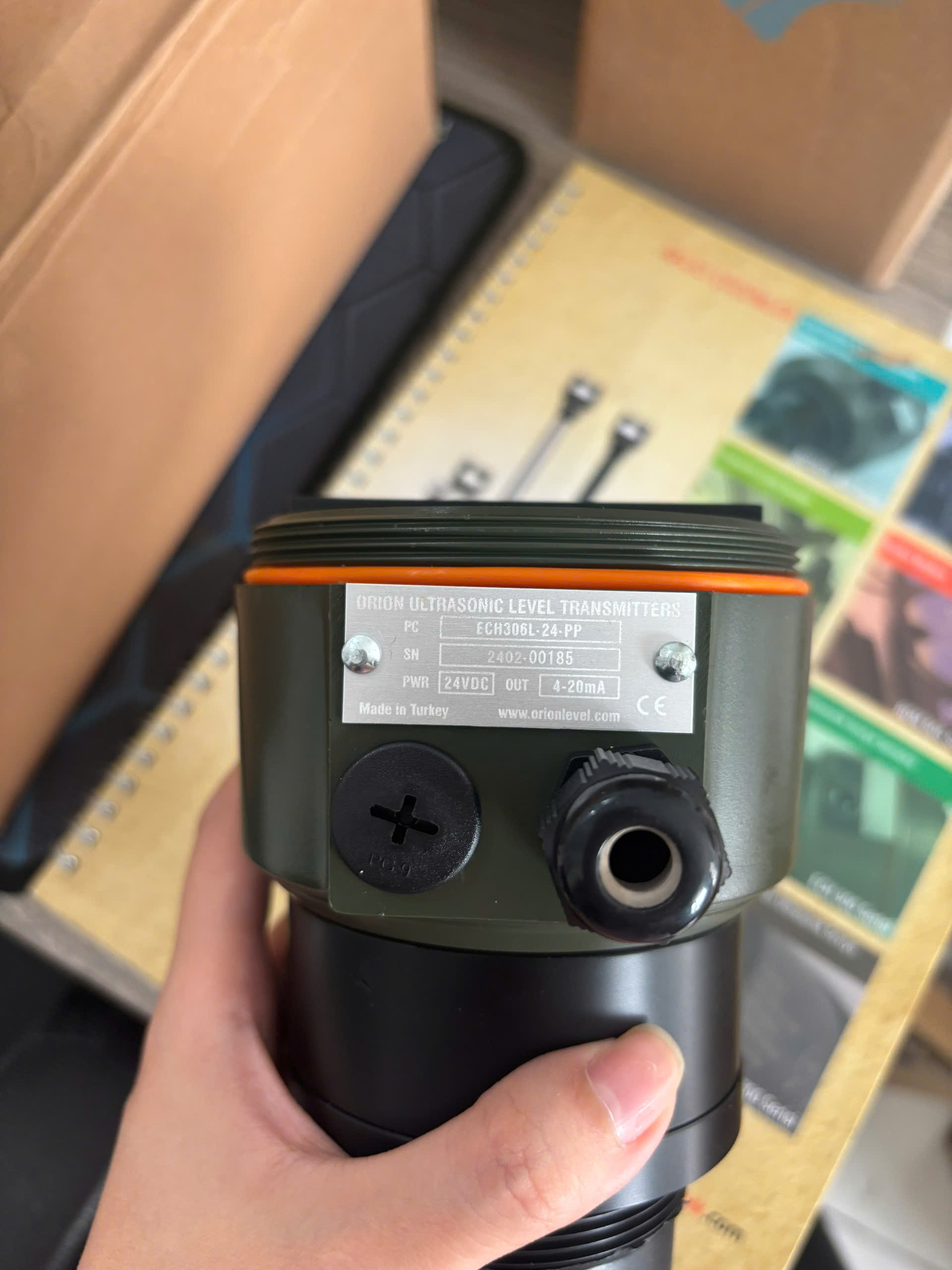

- Model: ECH306
- Thương hiệu: đến từ hãng Orion – USA
- Sản xuất: được sản xuất tại Turkey (Thổ Nhĩ Kỳ).
- Dãy đo: lớn nhất là 6m
- Ngõ ra 1: Analog 4-20mA.
- Ngõ ra 2: Modbus RTU
- Ngõ ra 3: Relay NO/NC
- Nguồn cấp: 24VDC – Tiêu chuẩn công nghiệp
- Hệ số cách ly chống nhiễu: 2000 VAC.
- Khả năng chịu áp: chịu được áp suất lên đến 3 Bar.
- Tiêu chuẩn bảo vệ: IP68. Thân bộ hiển thị đạt IP67
- Độ phân giải tín hiệu: 1mm
- Cảm biến có màn hình hiển thị và cài đặt thông số. LCD tích hợp, hỗ trợ cài đặt bằng phím bấm vật lý
- Mức sai số: sai số tín hiệu là 0,2%.
- Tần số phát: 75Khz
- Nhiệt độ làm việc: từ -20÷90°C.
- Thời gian bảo hành: 12 tháng 1 đổi 1

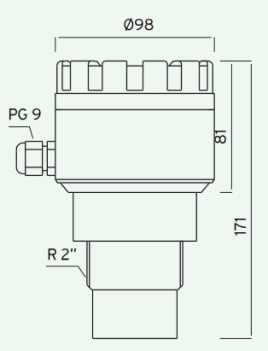

Kích thước của cảm biến ECH306 như hình:
Ưu và nhược điểm
Ưu điểm
-
- Ngõ ra “All-in-One”: Tích hợp sẵn đồng thời tín hiệu 4-20mA, Modbus RS485 và 2 cổng Relay điều khiển bơm/còi cảnh báo mà không cần module phụ.
- Đo lường không tiếp xúc: Lắp trên đỉnh bồn, không chạm vào chất lỏng. Giúp thiết bị không bị ăn mòn, bám bẩn và có tuổi thọ cao.
- Cài đặt tại chỗ dễ dàng: Tích hợp màn hình LCD hiển thị đa thông số. Cấu hình dải đo nhanh chóng bằng nút bấm mà không cần máy tính.
- Kháng hóa chất vượt trội: Đầu dò bằng nhựa PP hoặc PVDF chịu được môi trường axit, kiềm và nước thải độc hại.
- Chống nhiễu thông minh: Tự động lọc và loại bỏ sóng phản xạ giả từ các vật cản cố định như cánh khuấy, thanh gá trong bồn.
- Chi phí hợp lý: Sản xuất tại Thổ Nhĩ Kỳ tiêu chuẩn châu Âu. Với mức giá cực kỳ cạnh tranh so với các thương hiệu khác.
Nhược điểm
-
- Giới hạn nhiệt độ, áp suất: Không phù hợp cho bồn có nhiệt độ quá cao (trên 60°C – 80°C) hoặc áp suất lớn vì làm thay đổi vận tốc sóng siêu âm.
- Kén môi trường bọt/bụi: Bề mặt chất lỏng có bọt dày hoặc không khí nhiều bụi mịn sẽ làm tán xạ sóng, dễ gây báo lỗi ảo.
- Có khoảng mù: Vùng chết 20cm sát đầu dò không thể đo được. Bồn chứa không được phép nạp chất lỏng đầy tràn sát thiết bị.
- Yêu cầu lắp đặt chuẩn: Bắt buộc lắp vuông góc 90° với mặt chất lỏng và cách xa thành bồn theo đúng tỷ lệ để tránh nhiễu vách bồn.
Hướng dẫn lắp đặt
Cảm biến siêu âm rất nhạy với môi trường xung quanh. Lắp sai kỹ thuật là nguyên nhân 90% dẫn đến lỗi nhảy số hoặc báo đầy giả. Chúng ta cần một số lưu ý dưới đây để lắp đặt đúng kỹ thuật và tránh báo lỗi ảo khi sử dụng cảm biến siêu âm. Các bạn cùng xem qua nhé!
-
- Vùng chết: Không được để mực chất lỏng cao nhất dâng lên cách đầu dò dưới 20cm. Nếu dâng vào vùng này, cảm biến sẽ bị “lòa” và không đo được.
- Vị trí lắp so với thành bồn: Khoảng cách từ cảm biến đến thành bồn tối thiểu phải bằng 1/6 dải đo (với ECH306 là khoảng 1 mét). Để tránh sóng siêu âm va đập vào thành bồn hoặc các mối hàn sinh ra sóng phản xạ giả.
- Tránh góc nạp liệu: Tuyệt đối không lắp cảm biến ngay dưới đường ống xả nước hoặc xả hóa chất vào bồn. Dòng chất lỏng cắt ngang chùm sóng sẽ làm cảm biến báo sai.
- Lắp vuông góc: Mặt đầu dò của ECH306 phải song song tuyệt đối với bề mặt chất lỏng (vuông góc với phương thẳng đứng).
Mua cảm biến siêu âm Orion ECH306 chính hãng ở đâu?
Để đảm bảo thiết bị hoạt động chính xác và nhận đầy đủ quyền lợi sau bán hàng. Chúng ta nên chọn mua cảm biến siêu âm Orion ECH306 tại các đại lý phân phối chính thức của Orion tại Việt Nam.
Quyền lợi khi mua hàng chính hãng:
- Cung cấp đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ.
- Chính sách bảo hành chính hãng, hỗ trợ 1 đổi 1 nếu phát hiện lỗi từ nhà sản xuất.
- Đội ngũ kỹ sư hỗ trợ kỹ thuật và tư vấn nhiệt tình.
