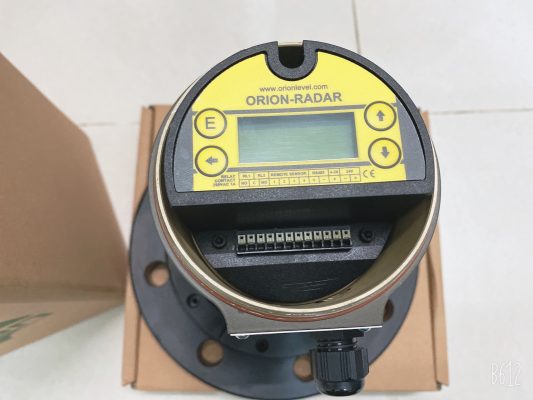

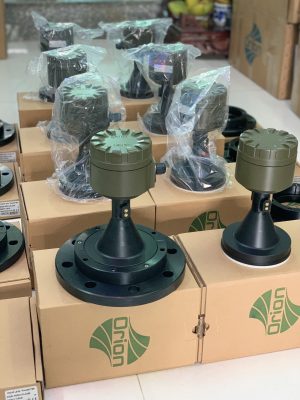

Cảm biến radar RDR320. Là dòng cảm biến giành để đo những khoản cách lớn, với nguyên lý tương tự như cảm biến siêu âm, cảm biến radar đo mức bằng cách phát sóng điện từ tần số cao ( 24GHz, 80 GHz,…), tốc độ truyền gần bằng tốc độ ánh sáng. Với độ chính xác khá cao nhưng lại rất ít bị ảnh hưởng bởi nhiệt độ độ ẩm, bụi, hơi nước. Khoảng cách đó rất cao từ vài chục mét, được sử dụng để đo xi măng, cát, hạt nhựa,…
Ưu điểm của cảm biến Radar RDR320
Danh mục
Model: RDR320
Thương hiệu: ORION
Xuất xứ: Thổ Nhĩ Kỳ
Bảo hành 12 tháng, 1 đổi 1 nếu có lỗi sản xuất
Đo không tiếp xúc, không bị mài mòn
Cảm biến hoạt động bằng sóng điện từ 24 GHz nên không tiếp xúc trực tiếp với vật liệu đo, giúp:
Không bị ăn mòn bởi hóa chất
Không bị bám dính vật liệu
Giảm chi phí bảo trì và thay thế
Độ chính xác cao
Độ chính xác lên đến ±1 cm hoặc ±0,2% dải đo
Độ phân giải 1 cm
Tần số cập nhật tới 50 lần/giây
Điều này giúp theo dõi mức vật liệu liên tục và ổn định trong các quy trình tự động hóa.
Không bị ảnh hưởng bởi điều kiện môi trường
Khác với cảm biến siêu âm, cảm biến radar FMCW vẫn hoạt động ổn định khi có:
Bụi dày đặc
Hơi nước, ngưng tụ
Nhiệt độ và áp suất thay đổi
Bọt khí trên bề mặt chất lỏng
Tiếng ồn công nghiệp
Đo được cả chất lỏng và vật liệu rắn
Thiết bị phù hợp với nhiều ứng dụng:
Nước, nước thải
Dầu, nhiên liệu
Xi măng, cát, than, đá vôi
Hạt nhựa, thức ăn chăn nuôi, bột, đường
Dải đo xa
Phiên bản RDR320: đo tối đa 20 m
Phiên bản RDR350: đo tối đa 50 m
Khoảng cách đo lớn giúp lắp đặt dễ dàng trên các silo, bồn chứa cao hoặc khu vực khó tiếp cận.
Tích hợp đa dạng tín hiệu đầu ra
Hỗ trợ:
Ngõ ra analog 4–20 mA
Giao tiếp RS485 Modbus RTU
2 relay cảnh báo
Dễ dàng kết nối với PLC, HMI và hệ thống SCADA hiện có.
Độ bền cao
Cấp bảo vệ IP68
Chịu áp suất đến 3 bar
Chống rung công nghiệp 3G RMS
Vỏ nhôm sơn tĩnh điện chắc chắn
Thông số kỹ thuật cảm biến đo mức Radar RDR320 Hãng ORION Thổ Nhĩ Kỳ EU
Model: RDR320
Thương hiệu: ORION
Xuất xứ: Thổ Nhĩ Kỳ
Bảo hành 12 tháng, 1 đổi 1 nếu có lỗi sản xuất
Công nghệ đo: FMCW (Frequency Modulated Continuous Wave)
Tần số radar: 24 GHz
Khoảng đo tối đa: 20 m (RDR320) / 50 m (RDR350)
Khoảng đo tối thiểu: 0,5 m
Độ chính xác: ±1 cm hoặc ±0,2% dải đo
Độ phân giải: 1 cm
Tần số cập nhật : Tối đa 50 Hz
Độ tuyến tính: ±0,2%
Góc phát sóng: 12° × 18° (-3 dB)
Thông số điện
Thông số
Nguồn cấp: 24 VDC ±30%
Công suất tiêu thụ: Tối đa 4 W
Ngõ ra analog 4–20 mA cách ly 2,5 kV, độ phân giải 16 bit
Giao tiếp: RS485 Modbus RTU (tối đa 38.400 bps)
Relay điều khiển: 2 tiếp điểm NO, 250 VAC, 1 A
Điều kiện làm việc
Thông số
Nhiệt độ môi trường : -20°C đến +60°C
Nhiệt độ quá trình: -20°C đến +80°C
Tùy chọn anten PVDF : -40°C đến +90°C
Áp suất quá trình : -1 đến +3 bar
Cấp bảo vệ: IP68
Khả năng chống rung: 5–500 Hz, 3G RMS
Thông số cơ khí
Thông số
Vỏ thiết bị: Nhôm sơn tĩnh điện
Vật liệu anten: PP (Polypropylene) hoặc PVDF
Kết nối quá trình: Mặt bích DN100, PN16
Khối lượng : 1,85 kg
Đầu nối cáp: PG9
Tiết diện dây tối đa: 2 mm² (AWG 14)
Bên trên mình vừa giới thiệu sơ lượt qua cho các bạn về cảm biến Radar RDR320, mình sẽ viết tiếp những bài cụ thể hơn về dòng cảm biến này, các bạn nếu có nhu cầu hãy xem thêm những bài viết tiếp theo của mình nhé.
Để nhận báo giá và tư vấn cụ thể hơn về mục đích sử dụng các bạn vui lòng liên hệ với mình theo thông tin sau nhé !
