Cảm biến đo mức bồn hở bồn kín

Cảm biến đo mức bồn hở, bồn kín. Để đo mức bồn kín, bồn hở chúng ta có rất nhiều loại cảm biến như cảm biến siêu âm, cảm biến điện dung, cảm biến Radar,… Qua những trường hợp kinh doanh mà Tâm đã gặp trong suốt quá trình kinh doanh thì hôm nay Tâm viết bài viết chia sẽ gửi đến các bạn đọc, hy vọng một số loại cảm biến đo mức mình chia sẽ có thể đáp ứng như cầu đo đạt của các bạn nhé.

Cảm biến đo mức bồn hở, bồn kín – tuỳ vào loại bồn mà chúng ta chọn loại cảm biến phù hợp.

Đối với bồn hở: chúng ta dùng cảm biến điện dung, cảm biến siêu âm, cảm biến Radar, cảm biến thuỷ tĩnh.

Đối với bồn kín (không có áp suất) : chúng ta dùng cảm biến điện dung, cảm biến siêu âm, cảm biến Radar, cảm biến thuỷ tĩnh.

Đối với bồn kín (có áp suất cao): chỉ có thể sử dụng cảm biến điện dung.

Bài viết này mình sẽ giới thiệu từng dòng cảm biến đo mức, để các bạn có được một bài viết tổng quát hơn và dễ dàng chọn được dòng cảm biến phù hợp với nhu cầu sử dụng.

1.Cảm biến điện dung – Đo mức bồn hở bồn kín

Cảm biến điện dung đo mức bồn hở, bồn kín hay còn gọi là cảm biến điện cực. Đây là dòng cảm biến được dùng khá phổ biến bởi nó được dùng cho hầu hết bồn hở, bồn kín, đo mức báo đầy báo cạn, đo mức liên tục, hơn thế nữa cảm biến điện dung còn dùng để đo mức hoá chất, nước biển, dầu xăng,… Cảm biến điện dung được phân làm hai loại: cảm biến dạng đo ON/OFF và dạng đo liên tục.

a.Cảm biến điện dung dạng đo ON/OFF

Dòng cảm biến này thường được sử dụng nhiều bởi chi phí thiết bị không quá đắc. Phù hợp dùng trong các ứng dụng đơn giản.

Ví dụ:

• Trong một bể chứa nước, chúng ta cần báo nước đầy để ngắt bơm nước. Và khi nào nước thấp sẽ chạy bơm lại. Trong trường hợp này ta lắp hai con Cảm biến điện dung đo mức nước. Một con được lắp ở trên đỉnh và một con sẽ được lắp dưới đáy của bể chứa nước.
• Trong một đường ống nước, chúng ta cần đo khi nào có nước chảy và khi nào không có nước chảy. Trong trường hợp này ta dùng cảm biến điện dung.

Thông số kỹ thuật cảm biến điện dung dạng đo ON/OFF LSHD315-24VDC – EU

Model: LSHD315-24VDC

• Chiều dài cảm biến :150mm, mặt khác chúng ta có thể tuỳ chọn chiều dài của cảm biến.
• Thiết bị sử dụng nguồn : 24VDC
•  Ngõ ra của cảm biến điện dung là : Relay NO/ NC
• Khả năng chịu áp suất : 10 Bar ( đây là khả năng đặc biệt sử dụng cảm biến trong bồn kín).
• Kiểu nối ren của cảm biến : G1 1/2 DIN 259
• Nhiệt độ xử lý của cảm biến trong khoảng từ : -20..110 độ C.
• Khả năng kháng nước và bụi là : IP67
• Tốc độ Relay 1.0s
• Cảm biến dùng tần số 1.5Mhz
• Thương hiệu : Orion- USA
•  Nước sản xuất : Turkey

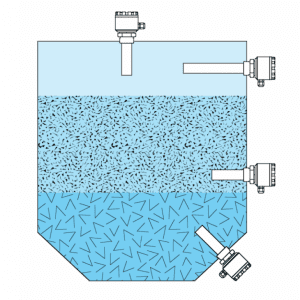

Tuỳ thuộc vào vị trí lắp đặt mà chúng ta chọn chiều dài cảm biến cho phù hợp. Kiểu lắp ngang, chúng ta chọn cảm biến có chiều dài 150mm và 400mm. Kiêu lắp từ trên xuống chúng ta chọn chiều dài 650mm và 150mm.

b. Cảm biến điện dung do mức liên tục

Cảm biến điện dung đo liên tục được dùng trong các môi trường đo khắc nghiệt như các ứng dụng đo nước nóng, nhiệt độ cao, bể có áp suất cao(10bar), bể chứa hoá chất(asit, bazo). Thông thường bể đo này không quá cao, tầm 500mm cho đến 1500mm.

Thông số kỹ thuật của cảm biến điện dung CLM 36N – Cộng Hoà Séc EU

• Model : CLM 36N
• Dãy đo lớn nhất 2000mm
• Chịu được nhiệt độ lên đến 200 C tại áp suất 10Bar
• Cảm biến điện dung đo mức liên tục.
• Ngõ ra tín hiệu của cảm biến : 4-20mA
• Nguồn cung cấp cho cảm biến điện dụng là: 6..30VDC
• Tiêu chuẩn chống bui và nước đạt IP68 có thể ngâm nước.
• Cảm biến điện dung có đường kình dao động từ 8mm đến 10mm
• Kiểu ren kết nối của cảm biến : G1/2, G1, G3/8…
• Sản xuất tại Châu Âu.
• Bảo hành 12 tháng, một đổi một nếu có lỗi kỹ thuật
• Xuất xứ: Cộng Hoà Séc

2. Cảm biến Siêu Âm – Đo mức bồn hở bồn kín

Giới thiệu đến các bạn dòng cảm biến Siêu âm được dùng nhiều nhất hiện nay, dãy đo Siêu âm của hãng ORION này có thể lên đến 24m, vì vậy cảm biến hãng này được dùng trong nhiều ứng dụng khác nhau, đặc biêt hơn hẳn cảm biến Siêu âm của hãng ORION – USA có thể đo được thể tích(bồn hình trụ nằm ngang) mà ít có loại cảm biến nào trên thị trường hiện nay có thể làm được điều đó.

Đối với dùng cảm biến này, được ứng dụng trong các bồn hở, bồn kín vẫn đo khả dụng với mức áp suất dưới 3bar.

Chúng ta cùng tìm hiểu thông số kỹ thuật của dòng cảm biến này nhé.

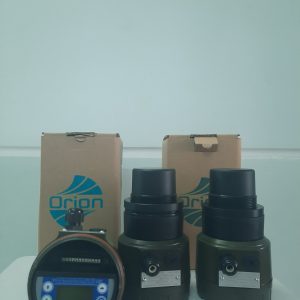

Cảm biến đo mức siêu âm ECH310-hãng ORION -USA

• Mã sản phẩm : ECH310
• Dãy đo của cảm biến : 0-10m, 0-24m
• Cảm biến có các ngõ ra tín hiệu : 4-20mA / Modbus RTU / Relay x 2.
• Áp  suất chịu được của cảm biến là : 3 Bar
• Nguồn cấp cho cảm biến là 24VDC.
• Có màn hình hiển thị LCD dạng LED. Để hiệu chuẩn dãy đo, hiệu chuẩn đơn vị, hiệu chuẩn thể tích..
• Độ phân giải cảm biến 1mm.
• Hệ số cách ly chống nhiễu thiết bị đạt : 2000 VAC
• Cảm biến sử dụng tần số sóng âm là 75Khz
• Cảm biến có sai số chỉ : 0.2%
• Vật liệu vỏ bảo vệ cảm biến được làm bằng nhựa tổng hợp ABS.
• Kich thước ren R2.
• Nhiệt độ làm việc : -20..90 độ C
• Thương hiệu : Orion – USA
• Nước sản xuất : Turkey

3. Cảm biến Radar – Đo mức bồn hở bồn kín

Dòng cảm biến này được thiết kế để đo những vật liệu có bụi cực mịn và độ cao lớn, như than đá, xi măng, với tính chống bụi chóng nước cực cao. Thiết bị đo chính xác trong các si lo có đường kính nhỏ, cánh khấy kèm theo la khả năng chống nhiễu cực cao.

Thông số kỹ thuật cảm biến radar RDR320-24VDC hãng ORION – EU

• Model : RDR320-24VDC
• Dãy đo lớn nhất 20m
• Nguồn cấp cho cảm biến :24VDC
• Nhiệt độ làm việc : -20..80 C
• Nhiệt độ môi trường bên ngoài chịu được : -20..60 C
• Áp suất làm việc lớn nhất : 2 Bar
• Độ phân giải đo được là : 1cm
• Tần số phát của cảm biến : 24GHZ
• Ngõ ra analog : 4-20mA
• Ngõ ra relay : 2 x relay
• Ngõ ra tín hiệu modbus : RS485
• Kết nối mặt bích DN100, PN16
• Cảm biến có khả năng đo : Đo theo chiều cao mức, đo theo khoảng cách, đo theo thể tích.
• Tính được thể tích tất cả các loại Tank.
• Góc phát cảm biến 12 x 18 độ
• Khả năng chống nước : IP68
• Vật liệu vỏ bảo vệ : Nhôm
• Thời gian bảo hành : 12 tháng.
• Cảm biến có màn hìn hiển thị giá trị để chúng ta cấu hình và giám sát.
• Nước sản xuất : Turkey
• Thương hiệu : Orion – USA

Vừa rồi, mình vừa giới thiệu đến các bạn các dòng cảm biến đo mức đo bồn hở, bồn kín. Ngoài ra, còn khá nhiều trường hợp khác. Các bạn có thể liên hệ với mình để mình tư vấn dòng cảm biến phù hợp với nhu cầu kỹ thuật của các bạn cũng như của nhà máy.

Ngoài kinh doanh các dòng cảm biến đo mức, Công Ty TNHH Công Nghệ Đo Lường BFF còn cung cấp các loại cảm biến nhiệt độ, cảm biến áp suất, bộ chuyển đổi tín hiệu, bộ hiển thị và điều khiển, biến dòng,…
