Trong các công trình kiến trúc cao tầng hiện đại, hệ thống phòng cháy chữa cháy (PCCC) không chỉ dừng lại ở đầu phun nước hay chuông báo cháy. Hệ thống tăng áp cầu thang thoát hiểm giữ vai trò cốt lõi bảo vệ tính mạng con người khi xảy ra hỏa hoạn. Trái tim điều khiển của hệ thống này chính là cảm biến chênh áp cầu thang 22ADP-184 – một sản phẩm cao cấp đến từ thương hiệu Belimo – Thụy Sĩ.
Bài viết này sẽ phân tích chi tiết từ thông số kỹ thuật, nguyên lý hoạt động đến lý do vì sao Belimo 22ADP-184 là sự lựa chọn hàng đầu hiện nay. Các bạn cùng theo dõi bài viết nhé!
Cảm biến chênh áp cầu thang là gì?
Danh mục
- Nếu áp suất quá thấp: Khói độc từ hành lang sẽ tràn vào buồng thang khi có người mở cửa thoát hiểm.
- Nếu áp suất quá cao: Lực đẩy khí quá mạnh khiến người già hoặc trẻ nhỏ không thể đẩy cửa để thoát vào bên trong thang bộ.
Nguyên lý hoạt động
- Lấy mẫu áp suất: Một ống nhựa PVC của cảm biến được dẫn vào bên trong lòng buồng thang bộ – nơi cần giữ áp suất dương. Ống còn lại sẽ đặt ở khu vực hành lang bên ngoài buồng thang.
- Xử lý tín hiệu: Cảm biến liên tục tính toán độ chênh lệch áp suất giữa 2 điểm này. Kết quả đo được mã hóa thành tín hiệu analog rồi truyền về tủ điện điều khiển quạt tăng áp.
- Điều khiển biến tần quạt:
- Khi áp suất trong thang bộ tụt dưới 20 Pa (do có người mở cửa thoát hiểm). Tủ điều khiển nhận tín hiệu sẽ lệnh cho biến tần tăng tốc độ quạt nhằm bơm thêm khí.
- Khi áp suất đạt ngưỡng 50 Pa. Hệ thống điều khiển quạt sẽ giảm tốc hoặc mở van xả áp. Để tránh tình trạng áp suất quá cao làm kẹt cửa thoát hiểm.
Cảm biến chênh áp cầu thang 22ADP-184 – Belimo – Thụy Sĩ
Các tính năng nổi bật
Khả năng tùy biến 8 thang đo linh hoạt
Đa dạng tín hiệu đầu ra
Tính năng tự động hiệu chuẩn điểm không
Vỏ bảo vệ đạt tiêu chuẩn IP65/NEMA 4X
Thông số kỹ thuật
- Model: 22ADP – 184
- Được sản xuất bởi hãng Belimo có trụ sở tại Thuỹ Sĩ.
- Tiêu chuẩn chất lượng: Đạt chứng nhận CE (Châu Âu), UKCA (Anh Quốc).
- Hệ thống quản lý: Sản xuất theo tiêu chuẩn quản lý chất lượng nghiêm ngặt ISO 9001 tại nhà máy Đức.
- Cảm biến có khá nhiều dãy đo để chúng ta lựa chọn như : -100…100 Pa, 0…100 Pa, 0..250 Pa, 0..500 Pa, 0…1000 Pa, 0…2000 Pa, 0…2500 Pa. Các dãy đo được chọn thông qua các công tắc switch trên thiết bị.
- Tín hiệu ngõ ra của thiết bị là : 4-20mA / 0-10V / 0-5V
- Nguồn cấp cho cảm biến là 24VDC.
- Cảm biến có thể hoạt động trong thang nhiệt độ từ -10..50 C và độ ẩm từ 0..95 %.
- Cảm biến có tiêu chuẩn bảo vệ IP65 theo IEC/EN. Có tiêu chuẩn bảo vệ NEMA 4X theo tiêu chuẩn NEMA/UL
- Chất lượng đạt ISO9001 và chứng chỉ CE.
- Khả năng chịu quá áp lên đến 40Kpa.
- Ứng dụng: Đo chênh lệch áp suất không khí và các khí không ăn mòn, không cháy.
- Vật liệu vỏ hộp: Nhựa Polycarbonate cao cấp, chống cháy chuẩn UL94 V-0, chịu được tia UV.
- Trọng lượng: Khoảng 0.29kg
- Phụ kiện đi kèm: Đế gắn tường, ống nhựa PVC 2m, 2 đầu đầu nối ống gió
Ưu điểm và nhược điểm
- Độ chính xác và độ nhạy cực cao: Sai số cực thấp, đáp ứng tức thời các thay đổi áp suất nhỏ nhất.
- Thương hiệu uy tín thế giới: Belimo là cái tên bảo chứng cho chất lượng ngành HVAC toàn cầu.
- Tiết kiệm vật tư: Nhờ tích hợp 8 dải đo và 3 loại tín hiệu đầu ra, nhà thầu không cần lưu kho nhiều mã hàng khác nhau.
- Đầy đủ giấy tờ chứng nhận: Sản phẩm đi kèm đầy đủ CO, CQ chứng minh nguồn gốc xuất xứ từ Đức/Thụy Sĩ. Thuận tiện cho việc nghiệm thu PCCC công trình.
- Giá thành: Là phân khúc cao cấp nên giá thành của Belimo 22ADP-184 sẽ cao hơn so với các dòng cảm biến xuất xứ từ Châu Á (Trung Quốc, Đài Loan). Tuy nhiên, độ bền và tính an toàn dài hạn hoàn toàn bù đắp được mức đầu tư ban đầu này.
Hướng dẫn lắp đặt
- Vị trí lắp đặt: Nên lắp đặt cảm biến ở vị trí khô ráo, cao ráo, dễ tiếp cận để bảo trì, tránh ánh nắng trực tiếp hoặc nguồn nhiệt cao. Thường thiết bị được cố định ngay bên ngoài hành lang hoặc bên trong tủ điện trung gian.
- Kết nối ống đo áp: Hãy đảm bảo đầu ống áp suất cao nối với không gian buồng thang bộ. Đầu ống áp suất thấp hướng ra phía hành lang.
- Tránh hiện tượng ngưng tụ: Khi đi dây ống PVC dài, hãy thiết kế ống có độ dốc nhẹ hoặc có bẫy nước nhỏ nhằm tránh tình trạng hơi ẩm ngưng tụ chảy ngược vào làm hỏng cảm biến bên trong vỏ.
Bộ điều khiển áp lực – OM352UNI

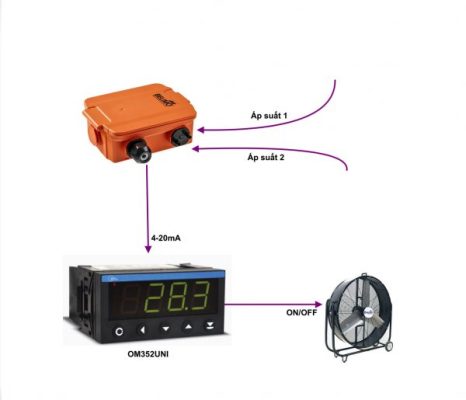

Khi kết hợp bộ điều khiển áp lực OM352UNI – hãng Orbit Merret – Cộng hòa Séc với cảm biến chênh áp cầu thang Belimo 22ADP – 184. Bạn sẽ có một giải pháp tự động hóa hoàn chỉnh, chính xác và kinh tế cho hệ thống tăng áp cầu thang phòng cháy chữa cháy hoặc giám sát lọc nghẹt.
Chúng ta cùng xem qua thông số kỹ thuật nổi bật của bộ điều khiển này nhé:
- Model: OM352UNI
- Thương hiệu: Orbit Merret – Nước sản xuất EU/CH Séc.
- Có khả năng hiển thị áp lên đến 2000 Pa
- Có ngõ ra điều khiển dạng relay ON/OFF.
- Có ngõ ra dạng tín hiệu analog
- Kích thước của thiết bị là : 96 x 48mm khả năng chống bụi và nước đạt IP64.
- Nguồn cấp cho bộ điều khiển là : 80…250VAC
- Dòng OM352UNI có khả năng nhận được nhiều dạng tín hiêu khác nhau như : 4-20mA / 0-10V / 0-5V…
- Có chống nhiễu đạt 4000 VAC và thời gian đáp ứng tín hiệu là 1ms.
Công ty nhập khẩu và cung cấp chính hãng
Cảm biến chênh áp cầu thang 22ADP-184 – Belimo – Thụy Sĩ không chỉ thuần túy là một linh kiện kỹ thuật. Mà nó là lá chắn bảo vệ an toàn tính mạng cho hàng nghìn người cư trú bên trong tòa nhà khi có sự cố hỏa hoạn. Sự bền bỉ vượt thời gian, khả năng tùy biến linh hoạt cùng độ chính xác cao. Giúp sản phẩm này luôn giữ vị thế độc tôn trong các dự án cao cấp.
Nếu bạn đang tìm kiếm giải pháp chênh áp gió an toàn, tin cậy và đạt chuẩn nghiệm thu PCCC. Belimo 22ADP-184 chính là câu trả lời tối ưu nhất.
Để được tư vấn kỹ thuật chuyên sâu và nhận báo giá thiết bị. Vui lòng liên hệ với mình qua thông tin bên dưới nhé!
