Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC

30-11-2016 Nồi Hơi Đốt Củi

Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC  được sản xuất tại Cộng Hoà Séc bởi hãng Orbit Merret, nhà sản xuất các thiết bị chuyên về chuyển đổi tín hiệu và truyền thông hàng đầu châu âu. Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC  có tín năng chính là chuyển dòng từ 0-5A hoặc 0-10A về 4-20ma.  Thiết bị được sử dụng để đưa tín hiệu 4-20ma vào PLC để lập trình tính công suất động  cơ và điều khiển. Thiêt bị nhận được tín hiệu 0-5A, 0-10A từ điện 1 pha và 3 pha.

Để cài đặt dãy chuyển đổi chúng ta dễ dàng cài đặt bằng switch trên thiết bị, có hai mức công tắc là 0-5A và 0-10A, ngõ ra đa dạng có thể cài ngõ ra đa dạng từ 0-10V, 4-20ma, 0-20ma, 2-10v, 1-5v, các ngõ ra cũng cài đặt bằng công tắc Switch.

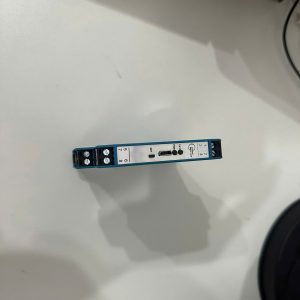

Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC

Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC

Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC có các thông số kỹ thuật như sau:

  • Ngõ vào bộ OMX39AC có thể nhận tín hiệu : 0-5A và 0-10A
  • Ngõ ra đa năng: có thể sử dụng tín hiệu analog như 4-20ma, 0-20ma, 0-10v, 1-5v, 0-5v.
  • Thiết bị sử dụng nguồn cấp : 200…250VAC
  • Bộ chuyển đổi tín hiệu Z201H có cách ly 400VAC giữa ngõ vào và ra trong vòng  1 phút.
  • Sai số do chuyển đổi rất nhỏ chỉ 0.3% trên toàn dãy đo, đều này khó có thiết bị nào trên thị trường đáp ứng được.
  • Dãy nhiệt độ có thể chịu được từ -10C đến 65C , đáp ứng hầu hết các môi trường khắc nghiệt.
  • Xuất xứ : Orbit Merret – Cộng Hoà Séc
  • Sản phẩm được bảo hành 18 tháng.

Mô tả ứng dụng của bộ chuyển dòng 0-5A sang 4-20mA như sau :

Ứng dụng chuyển dòng 0-5A sang dòng 4-20mA

Ứng dụng chuyển dòng 0-5A sang dòng 4-20mA

  • Khi cần đo công suất động cơ, cụ thể ở đây là cần đo dòng của motor có dòng tải lên đến 500A. Ta cần lấy ngõ ra 4-20mA để đưa về thiết bị như PLC hay các bộ đọc tín hiệu. Ta sử dụng như sau: Dùng một biến dòng dạng CT dòng 500/5A.
  • Sau đó dùng bộ chuyển tín hiệu OMX39AC đưa dòng 0-5A từ CT dòng về 4-20mA. Rồi từ đó, đưa tín hiệu 4-20mA đến PLC hay các bộ điều khiển tín hiệu khai báo tương tứng 4mA=0, 20mA=500A.

Cách kết nối dây 0-5A với OMX39AC như thế nào ? Nhìn vào sơ đồ phía dưới ta dễ nhận thấy

Sơ đồ đấu dây bộ chuyển đổi OMX39AC

Sơ đồ đấu dây bộ chuyển đổi OMX39AC

Tín hiêu ngõ vào 0-5A AC từ CT dòng được đấu vào hai chân E và F. Ngõ ra tín hiệu 4-20mA là hai chân 2 và 3. Nguồn của cấp cho bộ chuyển đổi đấu vào hai chân L và N

Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC sản xuất tại Cộng Hoà Séc

Chúng tôi là đại diện duy nhất của Orbit Merret tại Việt Nam , phân phối độc quyền tất cả các sản phẩm, ngoài Bộ chuyển dòng 0-5A sang dòng 4-20ma OMX39AC  chúng tôi còn cung cấp các thiế bị chuyển đổi nhiệt độ, chuyển đổi tín hiệu 4-20ma, chuyển đổi loadcell, chuyển đổi đa năng tín hiệu biến trở, chia tín hiệu 4-20ma, cách ly dòng 4-20ma… để biết thêm thông tin hoặc cần tư vấn thì các bạn liên hệ theo các thông tin sau:

Mail: Christian.Nguyen@Bff-tech.com

Phones: 0989 825 950 Mr Quốc
